Cvičení 2: Rendrování povrchu

V tomto cvičení použijete některé vizualizační funkce aplikace AutoCAD Civil 3D k rendrování povrchu.

Jako v případě jiných objektů aplikace AutoCAD Civil 3D musíte na povrch aplikovat materiál rendrování prostřednictvím dialogu Vlastnosti povrchu.

Toto cvičení navazuje na Cvičení 1: přesouvání bloků do povrchu.

Použití rendrovaného materiálu u povrchu

Poznámka:

Toto cvičení využívá výkres Surface-7.dwg s úpravami, které jste provedli v předchozím cvičení.

1. V Prostoru nástrojů rozbalte na kartě Prospektor kolekci Povrchy.
2. Klepněte pravým tlačítkem na povrch XGND. Klepněte na Vlastnosti povrchu.
3. V dialogovém okně Vlastnosti povrchu zadejte na kartě Informace následující parametry:
   • Rendrovaný materiál: Exteriér.Výsadba.Písek

     Rendrovaný materiál zobrazuje výškové rozdíly povrchu.

   • Styl povrchu: Standardní
4. Klepněte na tlačítko OK.

Použití stylu zobrazení u povrchu

Styly zobrazení poskytují rychlou základní vizualizaci povrchu, která je vhodná pro prezentaci na obrazovce v aplikaci AutoCAD Civil 3D.

1. Klikněte na kartu Zobrazit panel Styly zobrazení rozevírací seznam Styly zobrazení Realistický.

   Vizuální styl znázorní odstíny povrchu a vyhladí hrany mezi plochami polygonu. Zobrazuje se rendrovaný materiál, který jste použili pro povrch.

2. Klikněte na kartu Zobrazit panel Styly zobrazení rozevírací seznam Styly zobrazení Koncepční.

   Vizuální styl znázorní odstíny povrchu a vyhladí hrany mezi plochami polygonu. Stínování v tomto stylu využívá styl plochy Gooch, a jedná se spíše o přechod mezi studenými a teplými barvami než z tmavých do světlých barev. Efekt působí méně realisticky, umožňuje však zřetelnější zobrazení detailů.

Rendrování povrchu

1. Na příkazovém řádku zadejte RPREF.

   Vyzkoušejte si více dostupných nastavení rendrování, včetně různých variant obrazové kvality a velikosti výstupu. Pokud byste chtěli uložit rendrovaný obrázek do souboru, klikli byste na a v poli Název výstupního souboru určili název a umístění souboru.

2. Klepněte na tlačítko .

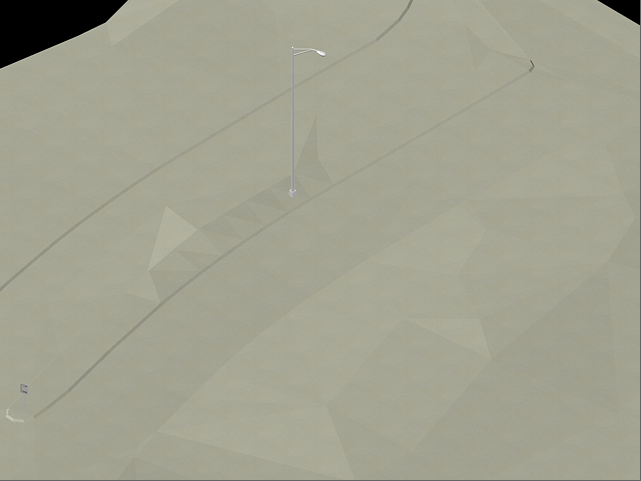

   Povrch a bloky se rendrují v okně Rendrovat. Efekt rendrování je lépe patrný ve výkresu, ve kterém jsou různé rendrované materiály naneseny na několik povrchů a objektů.
