Cvičení 1: Přesun vícepohledových bloků do povrchu

V tomto cvičení vložíte do výkresu vícepohledové bloky, a poté je umístíte v příslušné výšce na povrchu.

Vícepohledový blok je objekt aplikace AutoCAD Civil 3D, který může mít rozdílné reprezentace v rozdílných směrech pohledů.

Předem definované vícepohledové bloky dodané v aplikaci AutoCAD Civil 3D jsou dostupné v nástroji DesignCenter. Tyto bloky představují různé položky, jako např. značky, půdorysy budov, stromy a keře. V nástroji DesignCenter jsou předdefinované vícepohledové bloky umístěny ve složce Data \Symbols\Mvblocks.

Vložení vícepohledových bloků do výkresu

1. Otevřete výkres Surface-7.dwg, který se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Zobrazit panel Pohledy seznam pohledů Detail půdorysu.

   Ve výkresu je zobrazena obousměrná vozovka se středním dělicím pásem oddělujícím jízdní pruhy.

3. Klikněte na kartu Zobrazit panel Palety Design Center.
4. V nástroji DesignCenter přejděte do složky Data \Symbols\Mvblocks. Vyberte složku Mojebloky v levém podokně.

   V pravém podokně si prohlédněte dostupné bloky.

   Poznámka:

   Před dalším pokračováním tohoto cvičení paletu DesignCenter buď ukotvěte, nebo nastavte její automatické skrytí klepnutím na tlačítko .

5. V pravém podokně vyberte výkres R4-7a Keep Right.dwg. Klepněte na pravé tlačítko myši. Klepněte na příkaz Vložit jako blok.
6. V dialogovém okně Vložit zadejte následující parametry:
   • Bod vložení – Zadat na obrazovce: zaškrtnuto
   • Měřítko – Zadat na obrazovce: zaškrtnuto
   • Měřítko – Stejná měřítka: zaškrtnuto
   • Otočení: Zadat na obrazovce: zaškrtnuto
   • Rozložit: nezaškrtnuto
7. Klepněte na tlačítko OK.
8. Při zobrazení výzvy k určení bodu vložení v okně výkresu klepněte na symbol ve spodní části středního dělicího pásu.
9. Stisknutím klávesy Enter akceptujte výchozí faktor měřítka 1.

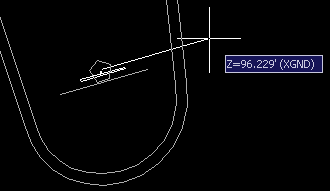

10. Na výzvu k určení úhlu otočení proveďte přiblížení bodu vložení a otáčejte blokem, dokud nebude označení rovnoběžné se symbolem. Klepnutím nastavte úhel otočení.

11. Opakováním kroků 6 a 7 vložte blok Light Pole 01.dwg.

    Při zobrazení výzvy k určení bodu vložení v okně výkresu klepněte na symbol u středu středního dělicího pásu. Stisknutím klávesy Enter akceptujte výchozí faktor měřítka a úhel otočení.

Přesunutí vícepohledových bloků na povrch

1. Klikněte na kartu Zobrazit panel Pohledy seznam pohledů 3D detail.

   V 3D pohledu si všimněte, že ve spodní části výkresu zobrazí blok pouličního osvětlení, který není umístěn v příslušné výšce povrchu. V průběhu následujících kroků přesunete oba bloky na povrch.

2. Klikněte na kartu Upravit panel Data terénu Povrch.
3. Klepněte na kartu Povrch panel Nástroje povrchu , možnost Přesunout bloky na povrch.
4. V dialogu Přesunout bloky na povrch vyberte v poli Zvolit názvy referencí bloků položky Light Pole 01 a R4-7a Keep Right.
5. Klepněte na tlačítko OK. Každý vybraný blok se přemístí ze své aktuální výšky k výšce povrchu v bodu vložení bloku.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Rendrování povrchu.
