Cvičení 3: Přečíslování štítků tabulky

V tomto cvičení přečíslujete štítky tabulky vytvořené v předchozím cvičení.

Přečíslujete štítky tabulky oblouků kolem slepé ulice na trase Východní ulice tak, aby byly očíslovány ve směru pohybu hodinových ručiček. V dialogu Číslování štítků tabulky, s kterým jste se seznámili v předchozím cvičení, zadáte počáteční číslo a přírůstek pro přečíslování štítků tabulky.

Toto cvičení navazuje na Cvičení 2: Převedení popisků na štítky.

Podrobné seznámení s nastavením číslování štítků tabulky

Poznámka:

V tomto cvičení se používá soubor Labels-4a.dwg s úpravami, které jste provedli v předchozím cvičení, nebo můžete otevřít soubor Labels-4b.dwg ze složky výkresů výukových programů.

1. V Prostoru nástrojů na kartě Nastavení klikněte pravým tlačítkem myši na název výkresu. Klepněte na položku Číslování štítků tabulky.
2. V dialogu Číslování štítků tabulky si všimněte, že hodnoty Počáteční číslo pro vytvoření štítku tabulky nejsou 1 jako byly ve Cvičení 2: Převedení popisků na štítky.

   Hodnoty Počáteční číslo jsou další dostupná čísla založená na štítcích čar, oblouků a přechodnic existujících ve výkresu a zadané hodnoty přírůstku. Pokud do výkresu přidáte další štítky tabulky, zabraňují tyto hodnoty vytvoření duplicitních čísel štítků.

   Poznámka:

   Dialog Číslování štítků tabulky určuje nastavení číslování štítků pro všechny objekty. Nastavení, která zadáte v dalším postupu, budou platná pro štítky tabulky všech objektů.

3. V části Přečíslování štítků tabulky akceptujte výchozí hodnoty.

   V tomto cvičení začnete oblouky znovu číslovat od hodnoty 1 a použijete přírůstek 1.

4. Klepněte na tlačítko OK.

Přečíslování štítků tabulky

1. Ve výkresu přibližte pohled na oblast kolem slepé ulice na konci trasy Východní ulice.
2. Klepnutím na štítek vyberte popisek. Klepněte na kartu Popisky panel Upravit Přečíslovat štítky.
3. Klepněte na štítek C6.

   Budete upozornění, že štítek s číslem 1 již existuje. Při stisknutí klávesy Enter bude na tento štítek použit další dostupný štítek oblouku. V tomto cvičení je duplicitní štítek přípustný, protože v přečíslování budete pokračovat a tyto duplicity odstraníte.

4. Zadáním příkazu C na příkazovém řádku vytvořte duplicitní štítek tabulky oblouku.

   Štítek tabulky oblouku je nyní označen jako C1.

5. Stiskněte klávesu Esc.
6. Opakujte kroky 3 až 5 u zbývajících štítků tabulky oblouku tak, aby tyto štítky byly označeny C1 až C7 ve směru pohybu hodinových ručiček kolem slepé ulice.

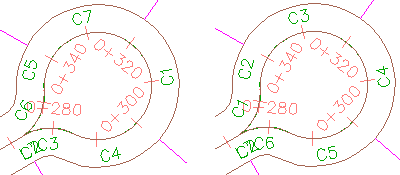

   Štítky tabulky: původní (vlevo) a přečíslované (vpravo)

7. Posuňte pohled na hranu parcely a tabulku oblouků, které jste vytvořili ve Cvičení 2: Převedení popisků na štítky.

   Tabulka se automaticky aktualizovala a je v ní promítnuto nové číslování oblouků.

   Dále si podrobně projděte: Přidejte popisky segmentů ke zbytku parcel podél trasy Východní ulice a pak tyto popisky převeďte na štítky. Přečíslujte štítky tabulky podél hranice silničního pozemku tak, aby následovaly ve směru pohybu hodinových ručiček.

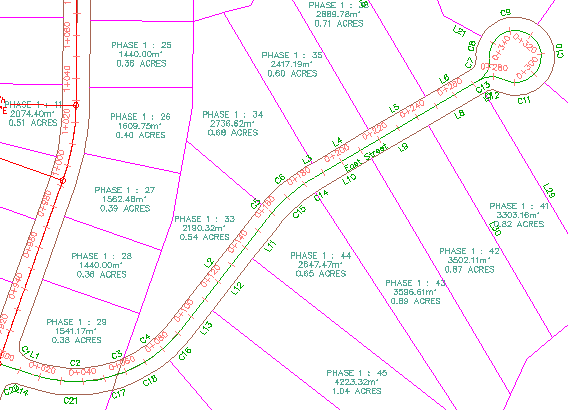

   Štítky tabulky přečíslované podél hranice silničního pozemku

Chcete-li pokračovat dalším výukovým programem, přejděte k části Práce se styly popisků.
