Cvičení 4: Úpravy rozšíření odsazení

V tomto cvičení změníte přechod mezi odsazením trasy a jeho oblastí rozšíření a potom pomocí uzlů upravíte geometrii rozšíření.

Toto cvičení navazuje na Cvičení 3: Přidání rozšíření k trase odsazení.

Změna přechodu rozšíření

1. Otevřete soubor Align-6D.dwg, který se nachází ve složce výkresů výukových programů.

   Výkres obsahuje povrch a osu trasy se dvěma odsazeními trasy. Odsazení trasy na pravé straně osy trasy má dvě oblasti rozšíření.

2. Vyberte odsazení trasy, které je na pravé straně osy trasy. Klepněte pravým tlačítkem myši. Klepněte na možnost Upravit parametry odsazení.

   V dialogu Parametry odsazení trasy si všimněte, že je odsazení trasy rozděleno na sérii oblastí a přechodů. Každá oblast představuje hodnoty odsazení rozsahů postupného staničení podél osy trasy. Tyto přechody představují geometrii, která spojuje jednu oblast s další.

   Poznámka:

   V okně jsou zobrazeny parametry první oblasti. Parametry dalších oblastí zobrazíte pomocí seznamu Výběr oblasti rozšíření nebo pomocí tlačítek s šipkami.

3. V dialogu Parametry trasy odsazení klikněte na možnost .
4. Ve sloupci Vlastnost vyberte postupně jednotlivé položky oblasti a přechodu.

   Všimněte si, že každá oblast a přechod, které ve výkresu vyberete, se zvýrazní.

5. Rozbalte kategorii Výstupní náběh.
6. Změňte Typ přechodu z možnosti Lineární na možnost Oblouk-Čára-Oblouk.

   Přechod se změní na čáru s oblouky na obou koncích.


7. V části Parametry přechodu zadejte u možnosti Délka přechodu hodnotu 50.

   Přechod se bude aktualizovat tak, aby se projevily změny, které jste provedli.

Úpravy oblasti rozšíření pomocí uzlu

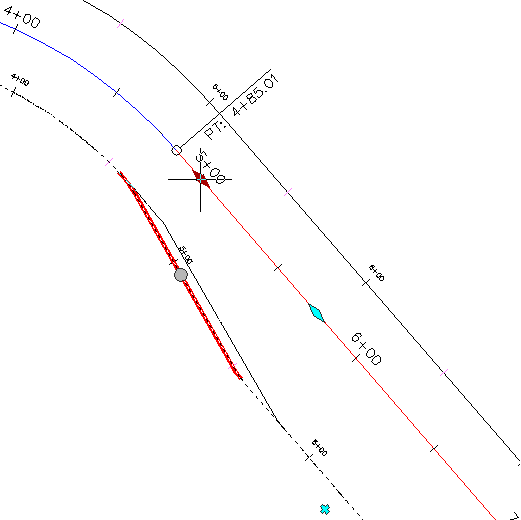

1. Na ose trasy vyberte uzel počátku rozšíření u staničení 4+50. Barva uzlu se změní na červenou.
2. Klepnutím umístěte uzel do staničení 5+00.

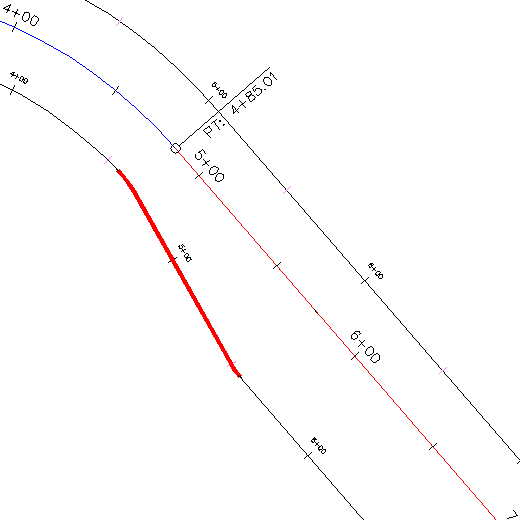

   Všimněte si, že když jste změnili počáteční umístění rozšíření, přesunul se s ním také přechod, ale jeho parametry zůstaly zachovány.

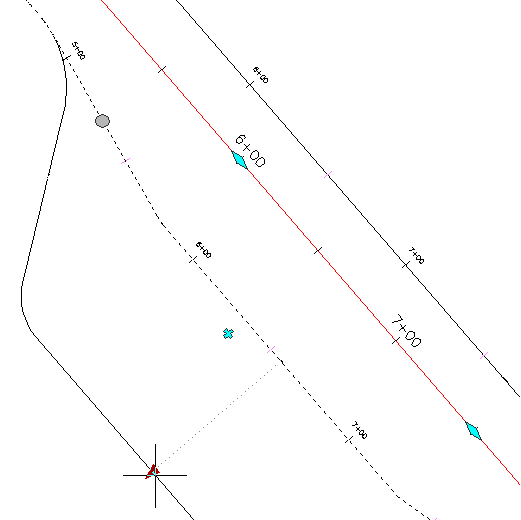

3. Na odsazení trasy klikněte na uzel odsazení . Barva uzlu se změní na červenou.
4. Když je uzel aktivní, zadejte jako novou hodnotu odsazení 50.

   Oblast rozšíření se rozšíří tak, aby se přizpůsobila nové hodnotě odsazení.


   Poznámka:

   Uzel umožňuje přidat další oblast rozšíření.

5. Klepněte na uzel .

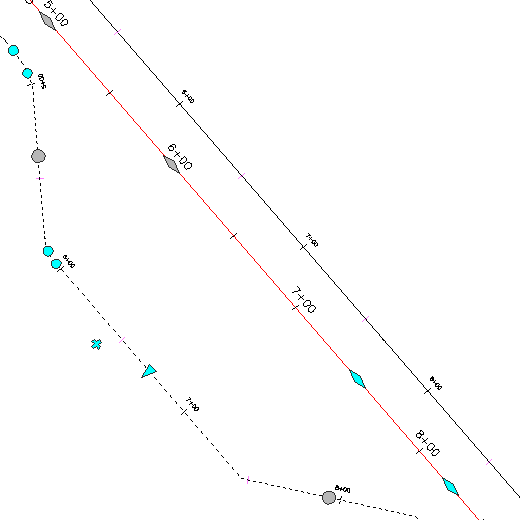

   Barva uzlů je nyní šedá a uzly se zobrazí na začátku a konci jednotlivých podentit přechodu. Tyto uzly slouží k úpravám geometrie přechodu.


6. Vyzkoušejte si použití uzlů při změně geometrie přechodu.

   Při změně geometrie přechodu pomocí úchytu si všimněte, že se automaticky aktualizují příslušné hodnoty parametrů v dialogovém okně Parametry odsazení.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Návrh trasy, která se odvolává na místní standardy.
