V tomto cvičení se naučíte, jak změnit uspořádání popisků v datových pruzích.
Popisky datových proužků se mohou v případě, že jsou body, které popisují, blízko sebe, navzájem překrývat. V tomto cvičení se naučíte, jak přesadit sérii popisků v datovém proužku a následně přesunout jednotlivé popisky datových proužků do konkrétních umístění.
Toto cvičení navazuje na Cvičení 1: Přidání datových proužků k zobrazení profilu.
Přesazení popisků datových proužků
- Otevřete soubor Profile-6B.dwg, které se nachází ve složce výkresů výukových programů.
Datové proužky v dolní části zobrazení profilu PV – (3) doplňují poznámkou horizontální a vertikální geometrii navrhované trasy Silnice A výšku v jednotlivých profilech v hlavních staničeních.

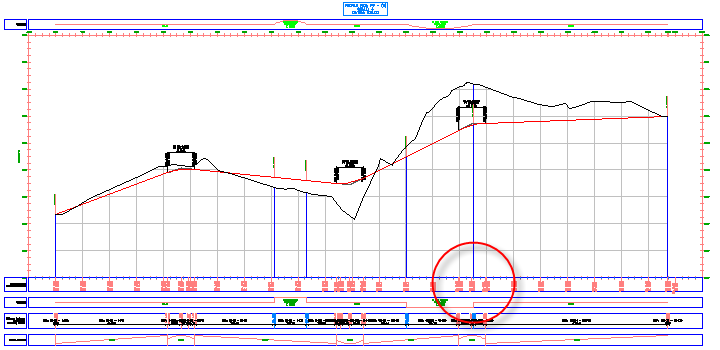

- Přibližte následující oblast.

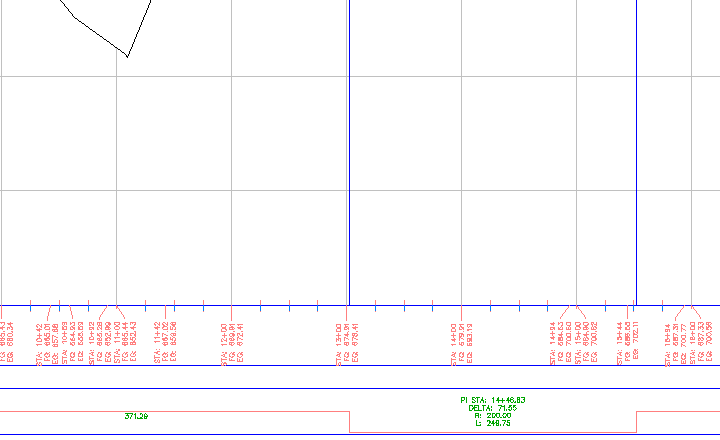

Popisky horizontální a vertikální geometrie se v této oblasti překrývají.
- Vyberte jeden z popisků geometrie v tomto pruhu. Klepněte pravým tlačítkem myši. Klepněte na možnost Vlastnosti.
- Na paletě Vlastnosti zadejte v části Přesazení následující parametry:
- Automatické přesazení: Přesadit obě strany
- Přesadit výšku linie: 0,0250
Popisky datových proužků budou rovnoměrně rozmístěny podél datového pruhu a vytvoří se odkazové čáry k bodům kotvy popisků.
Přesazení popisků datových proužků
- V dolním datovém proužku klepněte při stisknuté klávese Ctrl na následující popisek.

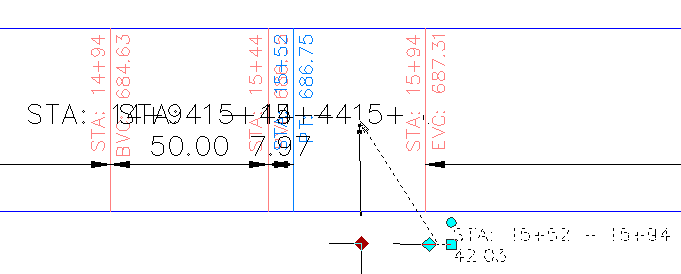

- Přetáhněte uzel dolů a doprava. Klepnutím popisek umístěte.
- Klepněte na uzel

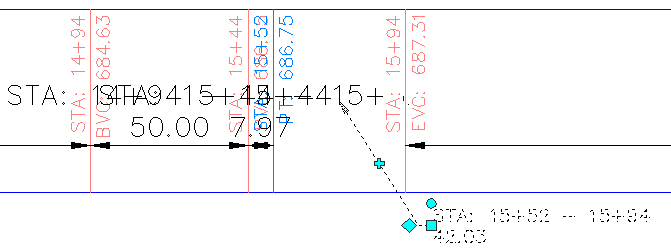

. Přetáhněte uzel doleva. Klepnutím umístěte uzel. K odkazové čáře popisku bude přidán nový vrchol.

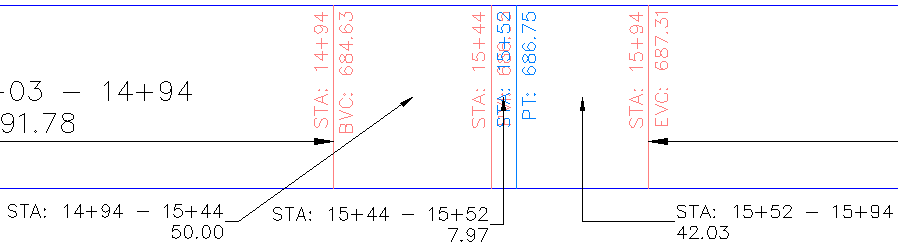

- Zopakováním kroků 1 až 3 přesuňte popisky, které se nacházejí nalevo od popisku, který jste právě přesunuli.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Úprava stylu datových proužků.
