Cvičení 3: Úprava stylu datových proužků

V tomto cvičení se naučíte změnit data zobrazená v datovém proužku.

Toto cvičení navazuje na Cvičení 2: Přesouvání popisků v datových pruzích.

Úprava stylu datového pruhu

1. Otevřete soubor Profile-6C.dwg, který se nachází ve složce výkresů výukových programů.

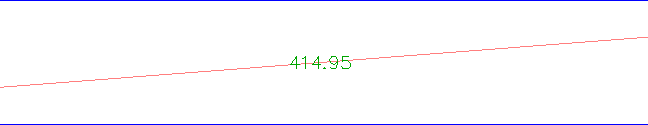

   Všimněte si, že ve spodním proužku Vertikální geometrie jsou popisky stoupajících tečen zakryty těmito tečnami.


2. Vyberte rastr profilu. Klepněte pravým tlačítkem myši. Klepněte na položku Vlastnosti zobrazení profilu.
3. V dialogovém okně Vlastnosti zobrazení profilu vyberte na kartě Pruhy v poli Umístění položku Spodní část zobrazení profilu.
4. Na řádku Vertikální geometrie klikněte na položku vedle možnosti Geometrie.
5. V dialogu Zvolit styl proužku klikněte na tlačítko Upravit současný výběr.
6. V dialogu Styl pásu vertikální geometrie, na kartě Detaily proužku, v oblasti Popisky a značky označuje pole Na, na který typ vytváření popisků proužku jsou zaměřeny nástroje úprav. Zajistěte výběr možnosti Stoupající tečna.
7. V oblasti Popisky a značky klepněte na příkaz Sestavit popisek.

   Dialog Tvůrce stylu popisku obsahuje ovládací prvky pro vytváření a úpravy komponent popisků. Povšimněte si mnoha ovládacích prvků, které jsou k dispozici pro řízení formátu popisků proužku.

8. V kolekci Text změňte hodnotu položky Příloha na Dolní střed.
9. Klepněte třikrát na tlačítko OK.
10. V dialogu Vlastnosti zobrazení profilu klepněte na tlačítko Použít.

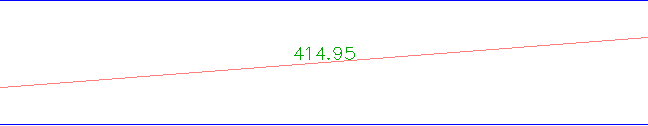

    Všimněte si, že se ve výkresu změnila poloha popisku stoupající tečny u datového pruhu.



    Dále si podrobně projděte: Změna umístění popisků klesajících tečen i údolnicových a vrcholových výškových oblouků.
