Cvičení 6: Vytvoření stylu popisku, který odkazuje na jiný objekt

V tomto cvičení použijete komponentu referenčního textu k vytvoření jednoduchého stylu popisku, který popisuje dva objekty odlišného typu.

Komponenta popisku Referenční text slouží k popisování několika typů objektu v jednom popisku. Reference lze vkládat na povrchy, profily, parcely a trasy. Každá komponenta referenčního textu může odkazovat pouze na jeden objekt aplikace AutoCAD Civil 3D. Pokud potřebujete, aby styl popisku odkazoval na několik objektů, můžete pro každý odkazovaný objekt vytvořit samostatnou komponentu referenčního textu.

V tomto cvičení vytvoříte styl popisku, který v každém bodu horizontální geometrie zobrazuje staničení trasy a výšku povrchu.

Toto cvičení navazuje na Cvičení 5: Změna stylu popisku.

Vytvoření stylu popisku, který odkazuje na jiný objekt

Poznámka:

Toto cvičení využívá výkres Labels-5c.dwg s úpravami, které jste provedli v předchozím cvičení.

1. V Prostoru nástrojů na kartě Nastavení rozbalte kolekce TrasyStyly popisků Staničení Bod geometrie. Klepněte pravým tlačítkem myši na položku Kolmý na značku a čáru. Klepněte na příkaz Kopírovat.
2. V dialogu Tvůrce stylu popisku na kartě Informace zadejte do pole Název text Výška povrchu ve staničení trasy.
3. Klepněte na kartu Rozvržení.

   Tuto kartu můžete použít k vytvoření a úpravě komponent stylu popisku. Upravíte existující komponenty čáry a bodu geometrie a pak vytvoříte dva nové komponenty popisku pro nový styl popisku. První komponenta bude zobrazovat výšku povrchu a druhá komponenta staničení trasy.

4. V seznamu Název komponenty vyberte položku Čára. Zadejte následující parametry:
   • Počáteční bod komponenty kotvy: Značka
   • Počáteční bod ukotveného bodu: Prostřední střed
   • Délka: 15,00 mm
5. V části Název komponenty vyberte možnost Body geometrie a staničení. Zadejte následující parametry:
   • Komponenta kotvy: Čára
   • Kotevní bod: Konec
   • Připojení: Prostřední levý
   • Odsazení X: 2,00 mm
6. Klepněte na šipku vedle položky . Klikněte na tlačítko Referenční text.

   Komponenta popisku Referenční text odkazuje na jiné typy objektů ve výkresu, nikoli na typ objektu, který je opatřován popiskem. V tomto případě bude komponenta referenčního textu odkazovat na objekt povrchu.

7. V dialogu Vybrat typ vyberte položku Povrch. Klepněte na tlačítko OK.
8. V dialogovém okně Tvůrce stylu popisku zadejte následující parametry:
   • Název: Výška
   • Komponenta kotvy: Bod geometrie a staničení
   • Kotevní bod: Dolní levý
   • Připojení: Horní levý
9. V kategorii Text klepněte v řádku Obsah do buňky Hodnota. Klepněte na tlačítko .
10. V dialogu Editor komponent textu nahraďte v podokně náhledu text Text popisku textem V: V seznamu Vlastnosti vyberte položku Výška povrchu . Chcete-li přesunout vlastnost Výška povrchu do podokna náhledu, klikněte na tlačítko .

    Blok vlastností v podokně náhledu by měl vypadat takto:

    V: <[Výška povrchu(Um|P3|RN|AP|Sn|OF)]>

11. Klepněte na tlačítko OK.
12. V dialogu Tvůrce stylu popisku klikněte na kartu Obecné. U vlastnosti Otočit ukotvení s textem nastavte možnost Ano.

    Toto nastavení zajišťuje, že pokud dojde k překlopení popisků za účelem zachování čitelnosti půdorysu, budou popisky zobrazeny jako zrcadlový obraz původních popisků.

13. V dialogu Tvůrce stylu popisku klikněte na tlačítko OK.

Použití stylu popisku, který odkazuje na jiný objekt

1. Ve výkresu přesuňte pohled na křižovatku tras Hlavní ulice a Východní ulice.
2. Klikněte na kartu Poznámka panel Popisky a tabulky nabídku Přidat popisky TrasaPřidat/upravit popisky staničení. Klepněte na jeden z popisků staničení na trase Východní ulice.
3. V dialogovém okně Popisky trasy zadejte následující parametry:
   • Typ: Geometrické body
   • Styl popisku bodu geometrie: Výška povrchu ve staničení trasy .
4. Klepněte na tlačítko Přidat.
5. V dialogu Body geometrie klikněte na položku , čímž zrušíte zaškrtnutí všech políček. Zaškrtněte políčko Začátek trasy. Klepněte na tlačítko OK.
6. V dialogu Popisky trasy klepněte na tlačítko OK.
7. V případě potřeby přetáhněte popisek na prázdné místo.

   Popisek je přidán k trase, ale výškové hodnoty jsou zobrazeny jako ???. Otazníky se zobrazí proto, že ke komponentě Výška nebyl přidružen žádný povrch.

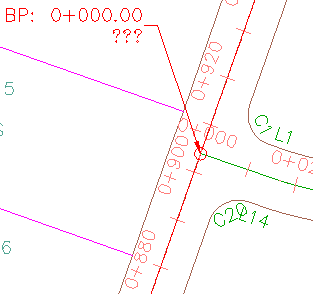

   Styl popisku odkazující na trasu a povrch, k němuž nebyl přidružen žádný povrch

8. Při stisknuté klávese Ctrl klikněte na popisek Výška povrchu ve staničení trasy. Klepněte na pravé tlačítko myši. Klepněte na příkaz Vlastnosti popisku.
9. Na paletě Vlastnosti klepněte v části Referenční textové objekty na buňku napravo od položky Výška povrchu ve staničení trasy . Klikněte na rozevírací seznam a vyberte název povrchu, který se zobrazí v seznamu.

   Prohlédněte si popisek. Nyní se zobrazuje výška povrchu na křižovatce tras.



   Styl popisku, který odkazuje na trasu a povrch

10. Stisknutím klávesy Esc zrušte výběr popisku.

Chcete-li pokračovat dalším výukovým programem, přejděte k části Použití výrazů v popiscích.
