Cvičení 5: Změna stylu popisku

V tomto cvičení se naučíte měnit styly popisků několika způsoby.

V závislosti na typu a počtu popisků, které je nutné změnit, lze styly popisků změnit na následujících úrovních:

• jednoduché objekty popisků včetně popisků oblouků trasy a tečny,
• skupiny objektů popisků včetně popisků staničení trasy a bodů geometrie,
• jednotlivé objekty popisků, které jsou součástí skupiny, například jednotlivý popisek staničení trasy,
• objekty jednotlivě opatřené popisky v seznamu Prospektor, například objekty parcel, bodů a potrubních sítí.

  V části Cvičení 1: Vytvoření tabulky ploch parcel naleznete informace o změně stylů popisků plochy parcely pomocí zobrazení seznamu Prospektor.

Toto cvičení navazuje na Cvičení 4: Změna přetaženého stavu popisku.

Změna stylu popisku u jednotlivého objektu popisku

Poznámka:

V tomto cvičení se používá soubor Labels-5b.dwg s úpravami, které jste provedli v předchozím cvičení, nebo můžete otevřít soubor Labels-5c.dwg ze složky výkresů výukových programů.

1. Posuňte a přibližte pohled na konec slepé ulice na trase Západní ulice.
2. Klepněte na červený popisek oblouku mezi staničením 0+200 a 0+220 na Západní ulici.

   U popisku oblouku se zobrazí uzly, nejsou však vybrány žádné jiné popisky. Tento popisek je jednoduchý objekt popisku, který není součástí skupiny popisků.

3. Klepněte na popisek pravým tlačítkem myši. Klepněte na příkaz Vlastnosti.
4. Na paletě Vlastnosti v kategorii si v seznamu Styl popisku oblouku povšimněte, že lze vybrat Styl popisku obecného oblouku. Obecné styly lze použít u popisků čar a oblouků, které popisují segmenty trasy, profilu nebo parcely. Vyberte položku Styl popisku obecného obloukuPouze poloměr.

   Dojde ke změně tohoto jednotlivého stylu popisku oblouku, zbývající popisky oblouku na slepé ulici však nejsou ovlivněny.

5. Stisknutím klávesy Esc zrušte výběr popisku.


   Změněný styl popisku oblouku

Změna stylu popisku u skupiny objektů popisků

1. Klepněte na staničení 0+220.

   U všech popisků staničení se zobrazí uzly, což znamená, že popisek staničení 0+220 je součástí skupiny popisků staničení.

2. Klepněte na popisek pravým tlačítkem myši. Klepněte na příkaz Vlastnosti.
3. Na paletě Vlastnosti vyberte v seznamu Styl popisku hlavního staničení položku Souběžný se značkou.

   Styl popisku se změní u všech popisků hlavního staničení na Západní ulici.

4. Stisknutím klávesy Esc zrušte výběr popisků hlavního staničení.

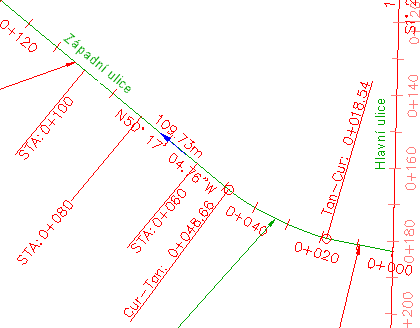

   Změněný styl skupiny popisků hlavního staničení

Změna stylu popisku u jednotlivého objektu popisku, který je součástí skupiny

1. Se stisknutou klávesou Ctrl klepněte na popisek staničení 0+060.

   Uzel se zobrazí pouze u popisku 0+060. Jiné popisky hlavního staničení nejsou vybrány.

2. Klepněte na popisek pravým tlačítkem myši. Klepněte na příkaz Vlastnosti.
3. Na paletě Vlastnosti vyberte v seznamu Styl popisku hlavního staničení položku Kolmý na čáru.

   Styl popisku se změní pouze u popisku staničení 0+060. Zbytek popisků hlavního staničení na Západní ulici si ponechá svůj původní styl.

4. Stisknutím klávesy Esc zrušte výběr popisku.

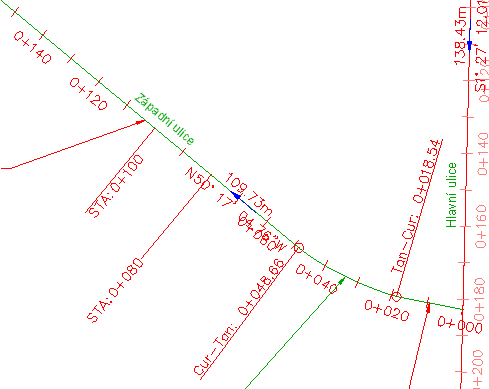

   Změněný styl popisku hlavního staničení: pouze STA: 0+060

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 6: Vytvoření stylu popisku, který odkazuje na jiný objekt.
