Cvičení 3: Přidání spojovací větve do kruhového objezdu

V tomto cvičení vytvoříte geometrii spojovací větve, která umožňuje vozidlům objet kruhový objezd a odbočit z jedné větve křižovatky na jinou.

Výběr vstupních a výjezdových větví křižovatky.

1. Otevřete soubor Roundabout-Slip Lane-Add.dwg, které se nachází ve složce výkresů výukových programů.
2. Klikněte na kartu Výchozí panel Vytvořit projekt rozevírací seznam Křižovatky Přidat odbočovací pruh.

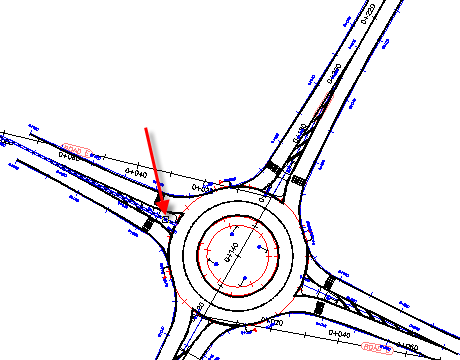

3. V poli Vstupní větev křižovatky klepněte na trasu Přístup_JS (1).

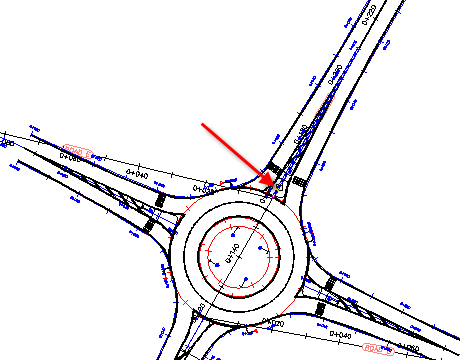

4. V poli Výjezdová komunikace klepněte na trasu Přístup_VZ.


Zadání parametrů spojovací větve

1. V dialogu Nakreslit spojovací větev zadejte v části Parametry spojovací větve následující parametry:
   • Délka segmentační čáry: 1
   • Délka zpomalovacího jízdního pruhu: 20
   • Délka zrychlovacího jízdního pruhu: 10
   • Šířka jízdního pruhu: 4
   • Poloměr: 50
   • Délka zúžení: 20
2. V části Nakreslit vodorovné značení zadejte následující parametry:
   • Vnější hrana: zaškrtnuto; Spojitá
   • Zpomalovací přechodová čára: nezaškrtnuto
   • Zrychlovací přechodová čára: nezaškrtnuto
3. Určete vlastnosti trasy:
   • Styl trasy: Kruhový objezd – spojovací větev
   • Hladina trasy: 0
   • Sada popisků trasy: Kruhový objezd – pojovací větev
   • Předpona názvu trasy: Odbočovací_pruh
4. Klepněte na tlačítko OK.

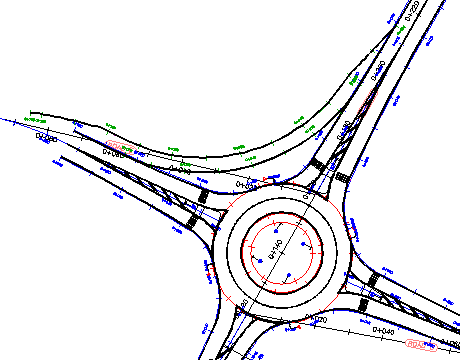

   Spojovacví větev je zobrazena ve výkresu.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 4: Úprava komponent kruhového objezdu.
