Cvičení 2: Vytvoření dat zaměření s využitím Editoru polygonového pořadu

V tomto cvičení vytvoříte pomocí Editoru polygonového pořadu data zaměření.

Editor polygonového pořadu se používá k úpravám měření u existujícího pojmenovaného polygonového pořadu anebo k zadání měření polygonového pořadu pro nový polygonový pořad.

Toto cvičení navazuje na Cvičení 1: Vytvoření dat zaměření s využitím karty Zaměření v Prostoru nástrojů.

Vytvoření nové databáze zaměření

1. Otevřete soubor Survey-4B.dwg, který se nachází ve složce výkresy výukových programů.
2. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na položku Databáze zaměření. Klikněte na příkaz Nová lokální databáze zaměření.
3. V dialogu Nová místní databáze zaměření zadejte název Zaměření 3. Klepněte na tlačítko OK.
4. V Prostoru nástrojů na kartě Zaměření klikněte pravým tlačítkem na databázi Zaměření 3. Klikněte na možnost Upravit nastavení databáze zaměření.
5. V dialogu Nastavení databáze zaměření zadejte v části Výchozí nastavení typu měření následující parametry:
   • Typ úhlu: Úhel
   • Typ vzdálenosti: Horizontální
   • Vertikální typ: Žádný
   • Cílový typ: Žádný
6. Klepněte na tlačítko OK.

Vytvoření sítě zaměření

1. V Prostoru nástrojů na kartě Zaměření rozbalte databázi Zaměření 3. Klepněte pravým tlačítkem myši na knihovnu Sítě. Klepněte na možnost Nový.
2. V dialogu Síť zadejte pro Název možnost Zaměření 3.
3. Klepněte na tlačítko OK.

Nastavení polygonového pořadu a definování řídicích bodů

1. V Prostoru nástrojů na kartě Zaměření rozbalte položku Databáze zaměřeníZaměření 3SítěSíť zaměření 3. Klepněte pravým tlačítkem myši na kolekci Polygonové pořady. Klepněte na příkaz Nový.
2. V dialogovém okně Nový polygonový pořad zadejte název Polygonový pořad 3. Klepněte na tlačítko OK.
3. Na kartě Zaměření vyberte kolekci Polygonové pořady. V seznamu klepněte pravým tlačítkem na položku Polygonový pořad 3. Klepněte na možnost Upravit polygonový pořad.
4. V dialogovém okně Zadat počáteční nastavení zadejte následující parametry:
   • Počáteční staničení: 1
   • Počáteční záměra vzad: 4
5. Klepněte na tlačítko OK.
6. Zobrazí se zpráva s informací, že není definován bod počátečního staničení 1. Klepnutím na tlačítko Ano jej definujte.
7. V dialogovém okně Nový řídicí bod zadejte následující parametry:
   • Číslo bodu: 1
   • Souřadnice X: 1000
   • Souřadnice Y: 1000
   • Popis: STA 1
8. Klepněte na tlačítko OK.
9. Zobrazí se zpráva s informací, že není definován bod počátečního staničení 4. Klepnutím na tlačítko Ano jej definujte.
10. Zobrazí se zpráva s informací, že je potřeba vytvořit Směr záměry vzad. Klepnutím na tlačítko Ano jej vytvořte.
11. V dialogovém okně Nový směr zadejte následující parametry:
    • Směr: 45
    • Typ směru: Azimut
12. Klepněte na tlačítko OK.

    Zobrazí se Editor polygonového pořadu.

13. Na pravé straně editoru zadejte pro Staničení 1, záměra vzad 4 následující parametry:
    • (číslo bodu): 2
    • Úhel: 90
    • Vzdálenost: 100
    • Popis: STA 2
14. Pro Staničení 2, záměra vzad 1 zadejte následující parametry:
    • (číslo bodu): 3
    • Úhel: 90
    • Vzdálenost: 100
    • Popis: STA 3
15. Pro možnost Staničení 3, záměra vzad 2 zadejte následující parametry:
    • (číslo bodu): 4
    • Úhel: 90
    • Vzdálenost: 100
    • Popis: STA 4
16. Pro možnost Staničení 4, záměra vzad 3 zadejte následující parametry:
    • (číslo bodu): 1
    • Úhel: 90
    • Vzdálenost: 100
17. Klepnutím na tlačítko uložte informace o polygonovém pořadu.
18. Na kartě Zaměření klikněte pravým tlačítkem na položku Síť zaměření 3 a klikněte na příkaz Vložit do výkresu.

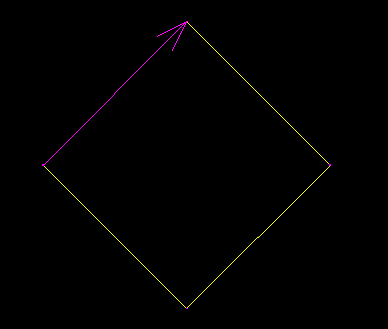

    Nová data zaměření jsou zobrazena ve výkresu.

    Klepnutím zobrazte možnou podobu vzhledu sítě.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Vytvoření dat zaměření s využitím příkazového okna modulu Zaměření.
