Cvičení 2: Přidání podmíněných podsestav k šabloně typických řezů.

V tomto cvičení přidáte podsestavy PodmínkaVýkopNásyp ke stávající šabloně typických řezů.

Zadáte dvě úrovně podsestav PodmínkaVýkopNásyp. Na první úrovni připojíte tři podsestavy PodmínkaVýkopNásyp ke stávající podsestavě svodidel a k nim následně připojíte podsestavy svahování:

• Výkop: Přidejte příkop a potom svahování se sklonem 2:1.
• Násyp < 5,0000’: Přidejte příkop a svahování se sklonem 8 : 1.
• Násyp <5,0000’: Přidejte stupňovité svahování a potom svahování se sklonem 4,0:1.


Přidáte druhou úroveň podsestav PodmínkaVýkopNásyp k podsestavě příkopu, která je použita v podmínkách výkopu:

• Výkop < 5,0000’: Svahování v bodu, který je v úhlu 60’ od základny.
• Výkop > 5,0000’: Přidejte napojení svahování 12,0’ se sklonem -2,0 % a potom přidejte opěrnou zeď.
• Násyp: Sklon k povrchu 4,0 %


Toto cvičení navazuje na Cvičení 1: Prozkoumání existujícího koridoru v příčném řezu.

Přidání tří podmíněných podsestav

1. Pokud není zobrazena paleta nástrojů obsahující podsestavy, klikněte na kartu Výchozí panel Palety Palety nástrojů.
2. Na paletě nástrojů klepněte pravým tlačítkem myši na ovládací panel Palety nástrojů. Klepněte na položku Podsestavy aplikace Civil v britských jednotkách.
3. Klepněte na kartu Podmíněné.
4. Klikněte na tlačítko PodmíněnýVýkopNeboNásyp.
5. Na paletě Vlastnosti zadejte následující parametry:
   • Strana: Vlevo
   • Šířka rozvržení: 20,0000’
   • Spád rozvržení: 4,000:1
   • Typ: Násyp
   • Minimální vzdálenost: 0,0000’
   • Maximální vzdálenost: 5,0000’
   Poznámka:

   Parametry Šířka rozvržení a Spád rozvržení mají vliv pouze na vzhled podsestavy v pohledu rozvržení. Tyto parametry umožňují umístit podmíněnou podsestavu a k ní připojené podsestavy, ale nemají vliv na model koridoru.

6. Ve výkresu klepněte v horním výřezu na levé svodidlo, abyste mohli přidat podsestavu PodmínkaVýkopNásyp.

7. Přidejte další podsestavu PodmínkaVýkopNásyp k levému svodidlu a použijte při tom následující parametry:
   • Strana: Vlevo
   • Šířka rozvržení: 20,0000’
   • Spád rozvržení: 1,000:1
   • Typ: Násyp
   • Minimální vzdálenost: 5,0001’
   • Maximální vzdálenost: 10 000,0000’
8. Přidejte třetí podsestavu PodmínkaVýkopNásyp k levému svodidlu a použijte při tom následující parametry:
   • Strana: Vlevo
   • Šířka rozvržení: 20,0000’
   • Spád rozvržení: 1,000:1
   • Typ: Výkop
   • Minimální vzdálenost: 0,0000’
   • Maximální vzdálenost: 10 000,0000’


Přidání podsestavy svahování lavičky

1. Pomocí palety nástrojů Svahování přidejte podsestavu SvahováníLavičky k podmíněné podsestavě Násyp 5,00 : 10 000,00 s použitím následujících parametrů:
   • Strana: Vlevo
   • Sklon výkopu: 4,000:1
   • Maximální výška výkopu: 5,0000’
   • Sklon násypu: 4,000:1
   • Maximální výška násypu: 5,0000’
   • Šířka lavičky: 6,0000’
   • Sklon lavičky: -10,000 %
2. Stisknutím klávesy Esc ukončete režim umístění podsestavy.


Přesunutí a kopírování původní podsestavy svahování

1. Vyberte původní podsestavu levého příkopu. Klepněte pravým tlačítkem myši. Klepněte na příkaz Přesunout. Klepněte na podmíněnou podsestavu Násyp 0,00 : 5,00.
2. Vyberte podsestavu příkopu, kterou jste právě přesunuli. Klepněte pravým tlačítkem myši. Klepněte na příkaz Kopírovat. Klepněte na podmíněnou podsestavu Výkop 0,00 : 10 000,00.

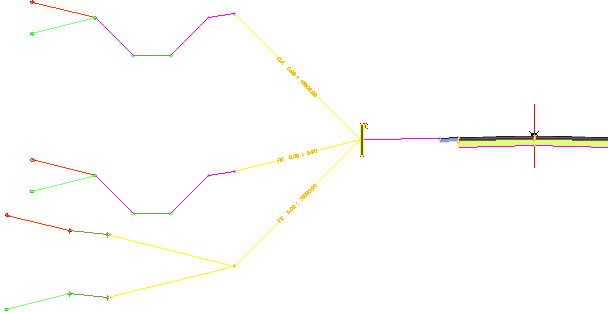

   Šablona typických řezů by po dokončení měla vypadat takto:



Přidání další úrovně podmíněných podsestav

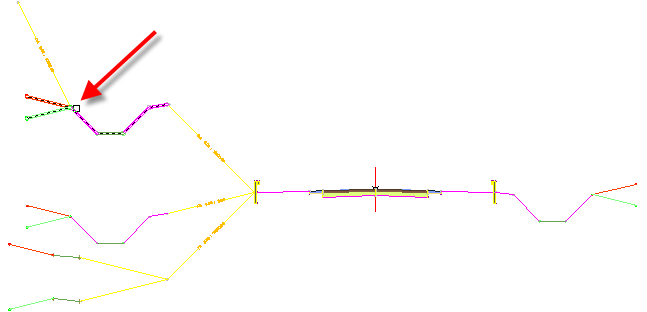

1. Pomocí palety nástrojů Podmíněné přidejte podsestavu PodmíněnýVýkopNeboNásyp k bodu napojení na podsestavě svahování povodí pro podmínku výkopu s použitím následujících parametrů:
   • Strana: Vlevo
   • Šířka rozvržení: 12,0000’
   • Spád rozvržení: 0,500:1
   • Typ: Výkop
   • Minimální vzdálenost: 5,0001’
   • Maximální vzdálenost: 10 000,0000’

2. Přidejte další podsestavu PodmínkaVýkopNásyp k bodu napojení na podsestavě svahování povodí s použitím následujících parametrů:
   • Strana: Vlevo
   • Šířka rozvržení: 12,0000’
   • Spád rozvržení: 1,000:1
   • Typ: Výkop
   • Minimální vzdálenost: 0,0000’
   • Maximální vzdálenost: 5,0000’
3. Přidejte třetí podsestavu PodmínkaVýkopNásyp k bodu napojení na podsestavě svahování povodí s použitím následujících parametrů:
   • Strana: Vlevo
   • Šířka rozvržení: 12,0000’
   • Spád rozvržení: 1,000:1
   • Typ: Násyp
   • Minimální vzdálenost: 0,0000’
   • Maximální vzdálenost: 10 000,0000’


Přidání podsestav do druhé úrovně

1. Pomocí palety nástrojů Obecné přidejte podsestavu NapojeníŠířkyASklonu k podmíněné podsestavě výkopu 5,00 : 10 000,00 s použitím následujících parametrů:
   • Strana: Vlevo
   • Šířka: 12,0000’
   • Sklon: -2,000 %
2. Pomocí palety nástrojů Opěrné zdi přidejte podsestavu ZachovatStěnuVertikálně do podsestavy NapojeníŠířkyASklonu pomocí výchozích parametrů.
3. Pomocí palety nástrojů Obecné přidejte podsestavu NapojeníOdsazeníNaPovrchu k podmíněné podsestavě výkopu 0,00 : 5,00 s použitím následujících parametrů:
   • Odsazení od základny: -60,000’
   • Vynechat napojení : Ne
4. Pomocí palety nástrojů Obecné přidejte podsestavu NapojeníNaSklonKPovrchu k podmíněné podsestavě násypu 0,00 : 10 000,00 s použitím následujících parametrů:
   • Strana: Vlevo
   • Sklon: -4,000 %
   • Přidat napojení do: Pouze násyp
   Poznámka:

   Podmíněná podsestava Násyp 0,00 : 10 000,00, která je připojená k větvi výkopu šablony typických řezů, bude použita tehdy, pokud by podsestava svahování povodí měla skončit v podmínkách násypu.

5. Stisknutím klávesy Esc ukončete režim umístění podsestavy.

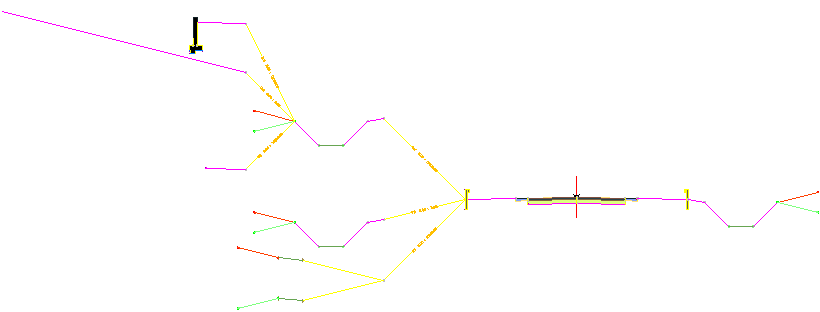

   Šablona typických řezů by po dokončení měla vypadat takto:



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Úprava vlastností podmíněné podsestavy.
