V tomto cvičení se podrobně podíváte na to, jak se používají podsestavy svahování u modelu koridoru v příčném řezu. Uvidíte staničení, ve kterých aktuální parametry promítání hrany paty svahu nejsou vhodné pro podmínky daného staveniště.
Podrobné seznámení se stávajícím koridorem
- Otevřete výkres Assembly-2a.dwg, který je k dispozici ve složce Výkresy výukových programů.
Výkres obsahuje dva výřezy. V horním výřezu se zobrazuje dokončená šablona typických řezů. Pohled povrchu, koridoru a profilu se zobrazuje v dolním výřezu.
- V dolním výřezu vyberte koridor. Klikněte na kartu panel
nástroj
. - Na kartě Editor příčného řezu pomocí
tlačítek prozkoumejte, jak je sestava Průjezdná komunikace použita u staničení koridoru. Šablona typických řezů vytvoří na každé straně komunikace příkop. Na začátku a konci koridoru je výkop a násyp na obou stranách relativně konzistentní.
V následujících cvičeních budete řešit dvě podmínky.

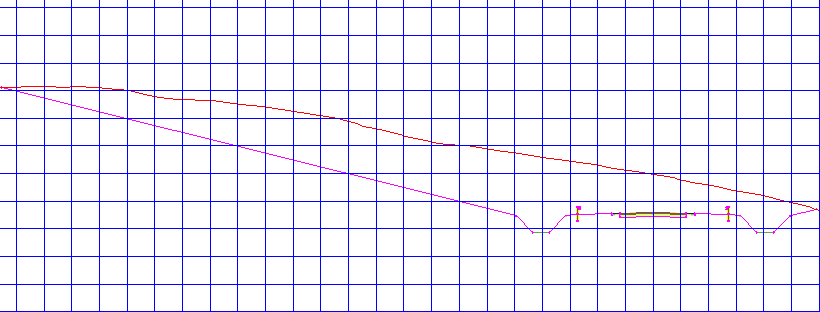

- Nejprve vytvoří podmínka násypu ze staničení 0+00 až 1+00 relativně hluboký výkop na levé straně. Vzhledem k tomu, že je v ostatních oblastech koridoru šablona typických řezů vytvořena správně, upravíte návrh tak, aby byl v této oblasti použit jiný přístup.
- Za druhé, od staničení 5+00 až 8+00 je nutné odebrat mnohem větší množství materiálu z levé strany koridoru. I když je šablona typických řezů Přes komunikaci správný pro většinu koridoru, není ideální pro tato staničení.
- Nejprve vytvoří podmínka násypu ze staničení 0+00 až 1+00 relativně hluboký výkop na levé straně. Vzhledem k tomu, že je v ostatních oblastech koridoru šablona typických řezů vytvořena správně, upravíte návrh tak, aby byl v této oblasti použit jiný přístup.
- Na panelu nástrojů Zobrazit/Upravit nástroje příčného řezu koridoru klepněte na možnost a vraťte se tak ke staničení 0+00.
Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Přidání podmíněných podsestav do sestavy koridoru.
