Cvičení 2: Přidání dat bodů k povrchu

V tomto cvičení provedete import bodových dat z textového souboru do aktuálního výkresu.

Toto cvičení navazuje na Cvičení 1: Vytvoření nového povrchu TIN.

Import bodových dat do aktuálního výkresu

1. Otevřete výkres Surface-1A.dwg, který je k dispozici ve složce výkresů výukových programů.

   Tento výkres obsahuje prázdnou definici povrchu s názvem EG.

2. Klikněte na kartu Upravit panel Data terénu Povrch.
3. Klikněte na kartu Povrch panel Upravit Přidat dataSoubory bodů.
4. Pod položkou Vybrané souboryklikněte na tlačítko .
5. V dialogu Vybrat zdrojový soubor, přejděte do složky Výukový program. Vyberte položku Surface-1A-PENZD (oddělováno mezerou).txt. Klepněte na možnost Otevřít.
6. V dialogu Přidat soubor bodů vyberte v části Určete formát souboru bodů položku PXYZD (oddělováno mezerou).
7. V dialogu Přidat soubor bodů klepněte na tlačítko OK.
8. Na příkazovém řádku zadejte ZE.

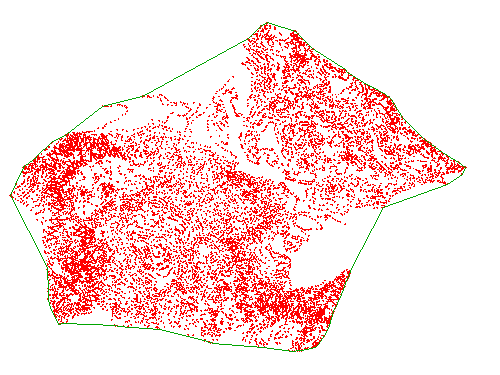

   Ve výkresu se zobrazí povrch obsahující importovaná bodová data.



Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 3: Přidání povinných spojnic k povrchu.

Nadřazené téma: Výukový program: Vytvoření a přidání dat k povrchu
