Cvičení 5: Práce s výkazy množství

V tomto cvičení budete generovat výkazy množství a potom se podrobně podíváte na několik způsobů použití výsledných dat.

Tyto výkazy je možné zobrazit a uložit v několika formátech včetně XML, CSV, HTML a TXT. K dispozici jsou dva typy výkazů pro výpočet kubatur:

• Souhrnný výkaz: Obsahuje celkový počet jednotlivých rozpočtových položek. Výkazy se souhrnnými položkami můžete omezit tak, aby se počítala množství rozpočtových položek vzhledem k rozsahu staničení zadané trasy.
• Podrobný výkaz: Obsahuje seznam jednotlivých typů rozpočtových položek (oblast, počet a lineární). Jednotlivé instance rozpočtových položek jsou uvedeny jako samostatná položka na řádku a může být uvedena jejich pozice ve vztahu k zadané trase. Výkazy s rozepsanými položkami můžete omezit tak, aby se počítaly rozpočtové položky vzhledem k rozsahu staničení zadané trasy.

Toto cvičení navazuje na Cvičení 4: Přiřazení kódů rozpočtových položek ke koridorům.

Generování souhrnného výkazu množství rozpočtových položek

1. Otevřete soubor Quantities-5.dwg, který se nachází ve složce výkresů výukových programů.

   Tento výkres obsahuje staveniště obchodních prostor, které se skládá z průmětu budovy, parkoviště a přístupové komunikace. U několika objemů v tomto výkresu jsou připojeny rozpočtové položky.

2. Klikněte na kartu Analýza panel Výkopy/Násypy Rozpočet.
3. V dialogovém okně Vypočítat výpočet kubatur zadejte následující parametry:
   • Typ výkazu: Shrnutí
   • Rozsah výkazu: Výkres

     Tato možnost určuje, že bude výkaz obsahovat data rozpočtových položek pro všechny objekty v aktuálním výkresu. Další možnosti umožňují omezit výkaz na objekty, které jsou na listu nebo v sadě výběru.

   • Omezit rozsah na rozmezí staničení trasy: Nezaškrtnuto

     Tato možnost slouží k zadání rozsahu staničení trasy, na který se má výkaz omezit. Sestava bude obsahovat data rozpočtových položek pro objekty výkresu, které je možné projektovat na trasu v rámci zadaného rozsahu staničení.

     V tomto cvičení nebudete pro výkaz množství zadávat žádná omezení.

   • Vykázat pouze vybrané rozpočtové položky: Nezaškrtnuto
4. Klepněte na možnost Vypočítat.
5. V dialogovém okně Výkaz o výpočtu kubatur vyberte v rozevíracím seznamu položku Summary (TXT).xsl .

   Podrobně se seznamte s výkazem. Všimněte si, že ve výkazu je uvedeno ID, popis, celkové množství a měrná jednotka jednotlivých rozpočtových položek.

   Poznámka:

   Množství pro rozpočtové položky, které jsou spojeny s kódy koridoru, se v souhrnném výkazu nepočítají. V následujících krocích budou tyto položky vypočteny ve výkazu rozepsaném po položkách.

6. V dialogovém okně Výkaz o výpočtu kubatur klepněte na tlačítko Zavřít.

Generování podrobného výkazu množství rozpočtových položek

1. V dialogovém okně Vypočítat výpočet kubatur zadejte následující parametry:
   • Typ výkazu: Podrobný
   • Rozsah výkazu: Sada výběru
   • Omezit rozsah na rozmezí staničení trasy: Nezaškrtnuto
   • Vykázat pouze vybrané rozpočtové položky: Nezaškrtnuto
   • Vykázat staničení a odsazení ve vztahu k: Vedlejší komunikace

     V podrobném výkazu se zobrazí hodnota staničení a odsazení pro jednotlivé položky vzhledem k zadané trase.

2. Vedle položky Rozsah výkazu klepněte na možnost .

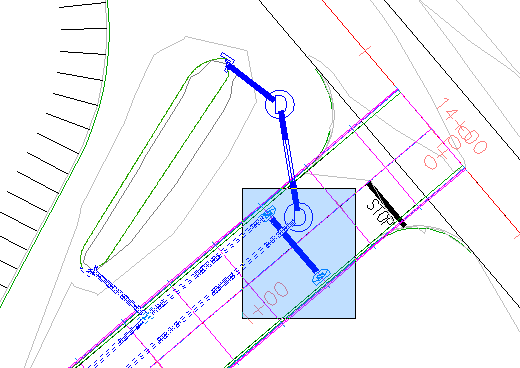

3. Ve výkresu vyberte potrubí a stavební objekty podél vedlejší komunikace. Stiskněte klávesu Enter.

4. Klepněte na možnost Vypočítat.
5. V dialogovém okně Výkaz o výpočtu kubatur vyberte v rozevíracím seznamu položku Detailed Linear (HTML).xsl .

   Podrobně se seznamte s výkazem. V tomto výkazu se zobrazí délka, staničení a odsazení počátku a konce jednotlivých potrubí.

6. V nabídce rozevíracího seznamu vyberte položku Detailed Count (HTML).xsl .

   Pro každou instanci rozpočtové položky se zobrazí základna, hodnota staničení a odsazení objektu, ke kterým jsou jednotlivé rozpočtové položky přiřazeny.

   Všimněte si, že několik instancí rozpočtové položky 60409-0500 se nachází 17 stop od každé strany trasy. Ukazuje to na to, že tyto přítoky jsou umístěny podél hran zpevnění povrchu koridoru vedlejší komunikace.

Vložení výkazu o výpočtu kubatur do výkresu

1. Klepněte na možnost Kreslení.
2. Posuňte pohled do prázdného prostoru ve výkresu.
3. Klepněte na prázdné místo v tabulce.

   Ve výkresu bude přiblížen výkaz o výpočtu objemů, což je tabulka aplikace AutoCAD.

Export výkazu o výpočtu kubatur

1. V dialogovém okně Výkaz o výpočtu kubatur vyberte v rozevíracím seznamu položku Detailed Area (CSV).xsl .

   Výkaz o výpočtu kubatur můžete exportovat do libovolného formátu z tohoto seznamu.

2. Klepněte na tlačítko Uložit jako.
3. V dialogu Uložit zprávu o výpočtu kubatur jako přejděte do složky Moje data výukových programů aplikace Civil 3D.
4. Pro možnost Název souboru zadejte QTO_Detailed Area (CSV).txt. Klepněte na tlačítko Uložit.

   Textový soubor můžete importovat do aplikace tabulkového procesoru, jako je Microsoft Excel.

5. Dvakrát klepněte na tlačítko Zavřít.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 6: Práce se vzorci rozpočtových položek.
