Cvičení 4: Práce s vlastnostmi popisku

V tomto cvičení budete určovat vlastnosti jednotlivých i skupinových popisků pomocí standardních nástrojů aplikace AutoCAD.

Je možné změnit vlastnosti:

• jednotlivého objektu popisku
• skupiny objektů popisku

Toto cvičení navazuje na Cvičení 3: Výběr a přesouvání popisků.

Podrobné seznámení s vlastnostmi popisku

Poznámka:

Toto cvičení využívá výkres Labels-2b.dwg s úpravami, které jste provedli v předchozím cvičení.

1. Na příkazovém řádku zadejte příkaz LIST.
2. Na trase Západní ulice klepněte na popisek staničení a popisek směrníku nad vzdáleností. Stiskněte klávesu Enter.

   Zobrazí se textové okno aplikace AutoCAD, ve kterém je uveden typ objektu, typ popisku a hladina vybraných objektů popisků.

   Příklad: AECC_TRASA_POPISEK_STANIČENÍ_SKUPINA

   • TRASA představuje typ objektu.
   • POPISEK_STANIČENÍ značí, že se jedná o objekt popisku trasy.
   • SKUPINA označuje, že je tento objekt popisku součástí skupiny popisků.

   AECC_TRASA_POPISEK_TEČNY není následován textem SKUPINA, protože se jedná o jednotlivý popisek objektu.

3. Zavřete Textové okno AutoCAD.

   V další části změníte styl popisku u jednotlivého objektu popisku.

Změna stylu u jednotlivého popisku

1. Klepněte na popisek oblouku poblíž staničení 0+040. Klepněte na pravé tlačítko myši. Klepněte na příkaz Vlastnosti.
2. Na paletě Vlastnosti změňte položku Styl popisku oblouku na Styl popisku oblouku Data návrhu .
3. Stisknutím klávesy Esc zrušte výběr popisku.

Změna stylu skupiny popisků

1. Klepněte na popisek staničení 0+040.

   Zvýrazní se všechny popisky staničení, což značí, že jsou součástí skupiny popisků.

2. Klepněte na pravé tlačítko myši. Klepněte na příkaz Vlastnosti.
   Poznámka:

   Při výběru příkazu Upravit popisky trasy z místní nabídky se otevře dialog Popisky trasy, ve kterém můžete změnit sadu popisků trasy.

3. Na paletě Vlastnosti změňte u položky Označení popiskem možnost Styl popisku hlavního staničení na možnost Kolmý ke značce .
4. Stiskněte klávesu Esc.

Otočení popisku na opačnou stranu trasy

1. Stiskněte klávesu Ctrl a klepněte na popisek bodu geometrie PC: 0+018,54.
2. Na paletě Vlastnosti prozkoumejte dostupné vlastnosti. V části Obecné změňte vlastnost Obrácené na hodnotu Ano. Zavřete paletu Vlastnosti.
3. Stisknutím klávesy Esc zrušte výběr popisků.

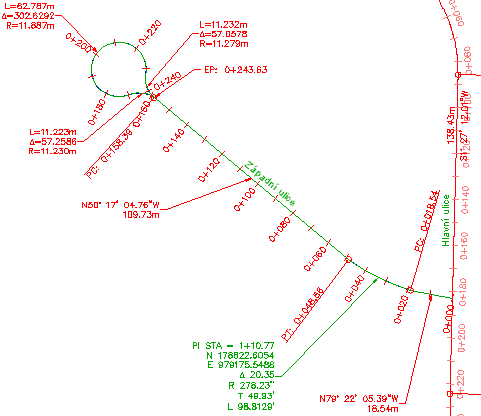

   Popisky trasy s upravenými vlastnostmi

Chcete-li pokračovat dalším výukovým programem, přejděte k části Změna obsahu popisku.
