AplikaceAutoCAD Civil 3D obsahuje nastavení výkresů, objektů a příkazů. Všechny tři úrovně nastavení v aplikaci AutoCAD Civil 3D jsou uloženy s výkresem a lze je uložit do šablony výkresu.
Nastavení v aplikaci AutoCAD Civil 3D poskytují řadu předem nastavených hodnot od takových, jako jsou jednotky výkresu, měřítko a souřadnicový systém, až po volitelné výchozí hodnoty, jako jsou hladiny, na nichž jsou vytvořeny různé objekty, a použití nápovědy pro nástroje. Dialog nastavení lze otevřít kliknutím pravým tlačítkem na příslušnou kolekci na kartě nastavení prostoru nástrojů a kliknutím na položku Upravit nastavení objektu.
Je možné pracovat se třemi úrovněmi nastavení:
- Nastavení výkresu určuje hodnoty pro celý výkres. Jestliže vyváříte šablonu výkresu, ujistěte se, že jsou správně nastaveny. Všechny příkazy používají nastavení výkresu, jestliže neexistuje specifický přepis na úrovni příkazu nebo objektu.
- Nastavení objektu určuje chování konkrétního objektu, například Parcely nebo Zemní těleso.
- Nastavení příkazu platí pro jednotlivé příkazy v rámci objektu, například příkazu CreateParcelByLayout v rámci objektu Parcely.

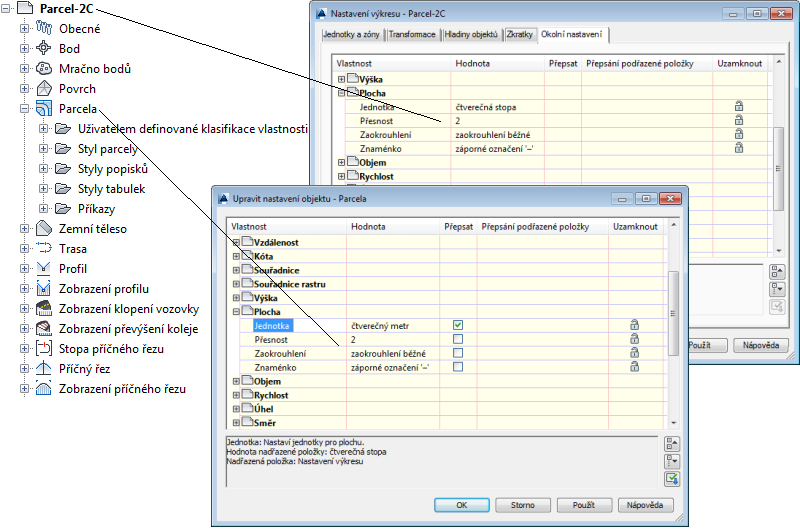

Každý objekt nižší úrovně v hierarchii nastavení může buď zdědit, nebo přepsat nastavení na vyšší úrovni. Na následujícím obrázku je znázorněna sada přepisů jednotek plochy na úrovni objektu Parcely.
Nastavení objektu mohou přepsat nastavení výkresu
Šipka ve sloupci Přepsání podřízeného v dialogu Nastavení výkresu (horní výkres) označuje, že je přepis nastaven na nižší úrovni. Značka zaškrtnutí ve sloupci Přepis v dialogu Nastavení parcely (dolní výkres) označuje, že hodnota nastavená v tomto dialogu přepisuje nastavení na vyšší úrovni.
Na úrovni výkresu lze přepis zrušit klepnutím na tento přepis. Přepisům je možné zamezit zablokováním nastavení.
