Ovládací prvky standardního dialogu nastavení

Chcete-li upravit nastavení, použijte standardní dialog, přístupný na třech rozdílných úrovních.

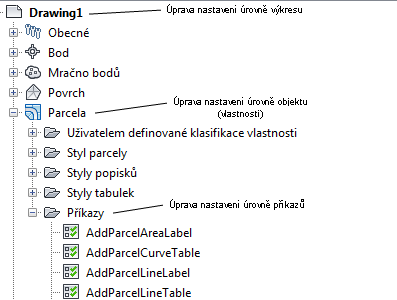

Můžete upravit každou úroveň nastavení na různých místech ve stromu Nastavení, jak ukazuje následující ilustrace:

Nastavení hladin výkresu

Existují dva typy nastavení úrovně výkresu:

• Nastavení v rámci výkresu, která zahrnují jednotky a zónu, nastavení transformace, zkratky a hladiny objektů.
• Okolní nastavení, která ovlivňují řadu vlastností aplikace AutoCAD Civil 3D. Můžete také změnit okolní nastavení na úrovních výkresu a můžete také přepsat hodnoty okolního nastavení, buď na úrovni objektu nebo příkazu.

Přístup k nastavením úrovně výkresu získáte kliknutím pravým tlačítkem na název výkresu ve stromu Nastavení a kliknutím na položku Upravit nastavení výkresu.

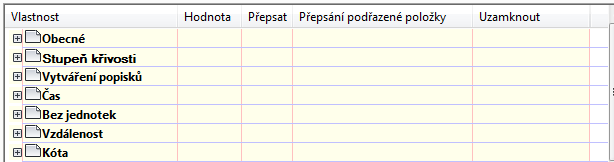

Na úrovni výkresu obsahuje dialog Upravit nastavení pouze okolní nastavení výkresu:

Nastavení úrovně objektu

Pro řízení všech nastavení týkajících se typu objektu použijte úroveň knihovny objektů ve stromu Nastavení. Změňte nastavení objektu na této úrovni ve stromu a určete přepisy pro okolní nastavení výkresu.

Přístup k nastavením úrovně objektu získáte kliknutím pravým tlačítkem na kolekci objektů ve stromu Nastavení a kliknutím na položku Upravit nastavení objektu.

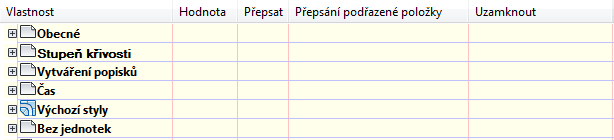

Na úrovni objektu obsahuje tento dialog také nastavení specifická pro objekt, například výchozí styly, které se vypíšou v části Obecné nastavení:

Nastavení úrovně příkazu

Na úrovni kolekce Příkazy ve stromu Nastavení proveďte přepis jak nastavení úrovně objektu, tak i okolních nastavení výkresu, na bázi po sobě následujících příkazů. Můžete také určit nastavení specifické pro příkaz.

Přístup k nastavením úrovně příkazu získáte rozbalením kolekce Příkazy pro typ objektu ve stromu Nastavení, klikutím pravým tlačítkem na příkaz a kliknutím na položku Upravit nastavení příkazu.

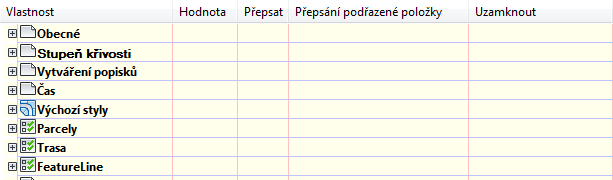

Na úrovni příkazu tento dialog také obsahuje nastavení specifická pro příkaz, například nastavení Parcely a Trasy, která využívá příkaz CreateSite.

Přehled ovládacích prvků v dialogu Upravit nastavení:

• Tlačítka + a - slouží ke zobrazení nebo skrytí nastavení v kategorii.
• Použijte sloupec Hodnota k určení hodnoty pro nastavení.
• Sloupec Přepis uvádí, že byla změněna výchozí hodnota pro nastavení.
• Sloupec Přepis podřazených udává, zda byl ve stromu Nastaveníproveden přepis nastavení na nižší úrovni.
• Sloupec Uzamknout slouží k určení, zda lze provést změnu nastavení na nižší úrovni stromu Nastavení.
