Vytvoření netangenciálního oblouku v aktuálním polygonu

1. V Prostoru nástrojů klikněte na kartě Zaměření pravým tlačítkem na pojmenovanou síť Příkazové okno modulu Zaměření.
2. Na příkazovém řádku zadejte:

   XC AD BULB [poloměr] [úhel tětivy] [vzdálenost tětivy]

   Poznámka:

   Je-li výsledný oblouk větší než 180 stupňů, použijte parametr BULB.

Příklad příkazového řádku

NE 1 1000 1000

NE 2 1000 1200

BEG ROADCL

PT 1

PT 2

XC ZD 100 45 120

SET 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

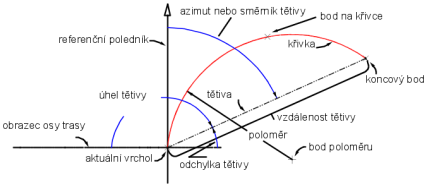

Dále je uveden příklad netangenciálního oblouku:
