Vložení a nahrazení podsestav

Vložení podsestavy z palety nástrojů

Objekt podsestavy můžete vytvořit jeho přidáním do výkresu z palety nástrojů. Po výběru palety nástrojů můžete přidat podsestavu do základny šablony typických řezů nebo do podsestavy připojené k šabloně typických řezů. Můžete také jen přidat podsestavu k vašemu výkresu a nespojovat je se šablonou typických řezů. Odkazuje se na ni jako na odpojenou podsestavu.

1. Zobrazte okno Palety nástrojů.

   Klikněte na kartu Výchozípanel Palety.

2. V okně Paleta nástrojů klepněte na požadovanou podsestavu.
3. Proveďte některou z následujících akcí:
   • Pokud chcete přidat podsestavy do šablony typických řezů, vyberte ve výkresu bod značky na šabloně typických řezů.
   • Pokud chcete přidat podsestavu do výkresu, ale nechcete je spojit se šablonou typických řezů, stiskněte klávesu Enter a pak klepněte na umístění ve výkresu.

Název podsestavy je zobrazen pod nadřazené sestavy do knihovny Šablony typických řezů ve stromové struktuře nástroje Prospektor.

Jestliže následně přemístíte podsestavu z jejího původního bodu vložení v šabloně typických řezů, můžete ji vrátit do tohoto bodu tak, že klepnete na možnost Smazat odsazení v šabloně typických řezů na panelu Upravit podsestavu, nebo zadáním příkazu SubassemblyClearOffset na příkazovém řádku.

Tlačítko Smazat odsazení v šabloně typických řezů je aktivní pouze v případě, že je vybraná podsestava součástí šablony typických řezů a byla přemístěna ze svého původního bodu vložení.

Postup pro vložení podsestavy mezi dvě existující podsestavy

1. Vyberte podsestavu z palety nástrojů nebo z katalogu nástrojů pomocí prohlížeče obsahu.
2. Jakmile budete vyzváni k výběru bodu značky v rámci sestavy, zadejte I.
3. Klikněte na podsestavu, za kterou chcete vložit novou podsestavu.

   Poznámka: Případně zadejte B a klikněte na podsestavu, před kterou chcete vložit novou podsestavu.

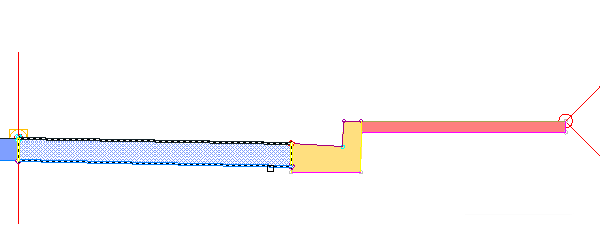

   Je vložena nová podsestava a podsestava za ní je zvýrazněna a připojena k nejvzdálenějšímu hornímu bodu připojení nové podsestavy.


4. Klikněte na nový bod připojení pro zvýrazněnou podsestavu nebo stisknutím klávesy ENTER přijměte aktuální umístění.
5. Stisknutím klávesy Esc ukončete příkaz.

Nahrazení existující podsestavy novou podsestavou

1. Vyberte podsestavu z palety nástrojů nebo z katalogu nástrojů pomocí prohlížeče obsahu.
2. Jakmile budete vyzváni k výběru bodu značky v rámci šablony typických řezů, zadejte R.
3. Klikněte na podsestavu, kterou chcete nahradit.
4. Pokud existující podsestava má mapované cílové objekty, zobrazí se dialog pro úlohu. Vyberte jednu z následujících možností:
   • Zachovat podobné cílové objekty: Ve všech koridorech, které používají sestavu, jsou příslušné cílové objekty zachovány. Možnost zachování podobných cílových objektů je podporována pro všechny typy cílových objektů.
     Poznámka: Podobné cílové objekty jsou určeny názvem cílového objektu. Například šířkový nebo odsazený cílový objekt s názvem „width“, který je používán existující podsestavou, bude zachován, pokud náhradní podsestava má také šířkový nebo odsazený cílový objekt s názvem „width“.
   • Odstranit podobné cílové objekty: Ve všech koridorech, které používají sestavu, jsou podobné cílové objekty v nové podsestavě nastaveny na možnost <žádné>.

   Nová podsestava je vložena.

5. Stisknutím klávesy Esc ukončete příkaz.
