Mračno bodů je objekt aplikace AutoCAD Civil 3D, který byl vytvořen importem 3D dat bodů.
V aplikaci AutoCAD Civil 3D 2015 můžete vytvořit objekt mračna bodů a pracovat s jeho styly a vlastnostmi zobrazení.
Výukové programy zaměřené na mračno bodů
Když importujete zdrojový datový soubor mračna bodů, zpracuje aplikace AutoCAD Civil 3D tato data a vytvoří externí databázi mračna bodů. Databáze mračen bodů je kolekce tří souborů: .iati, .isd a .prmd. Formát souboru ISD (.isd) představuje primární formát databáze mračna bodů.
Komponenty mračen bodů
Objekt mračna bodů aplikace AutoCAD Civil 3D obsahuje následující komponenty:
- Ohraničující těleso Velikost a geometrie komponenty ohraničujícího tělesa závisí na minimálních a maximálních hodnotách souřadnic objektu mračna bodů. Když nejsou zdrojová data mračna bodů k dispozici, slouží ohraničující těleso jako zástupce objektu mračna bodů.
- Body mračna bodů Tato komponenta představuje datové body, které tvoří objekt mračna bodů.
Pomocí nastavení stylu mračna bodů lze ovládat vzhled obou komponent mračna bodů. Vlastnosti zobrazení ohraničujícího tělesa zahrnují Viditelnost, Hladinu, Barvu, Typ čáry, Měřítko typu čáry, Tloušťku čáry a Styl vykreslování. Mezi vlastnosti, které lze použít u komponenty bodů v mračnech bodů, patří Viditelnost, Hladina a Hustota. Další informace naleznete v části Zobrazení a stylizace mračen bodů.
Následující obrázky ukazují různé pohledy a základní komponenty objektu mračna bodů.
Izometrický pohled na objekt mračna bodů znázorňuje následující komponenty mračna bodů.

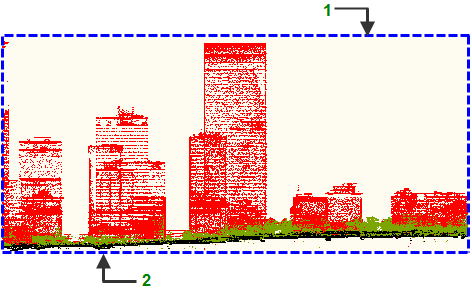

Čelní pohled na objekt mračna bodů
Horní pohled na objekt mračna bodů
Kolekce mračna bodů (karta Prospektor)
Pro přístup k mračnům bodů ve výkresu použijte kolekci Mračno bodů ve stromu Prospektor. Objekty mračen bodů se při vytváření zobrazí jako pojmenovaná mračna bodů v kolekci Mračna bodů.
