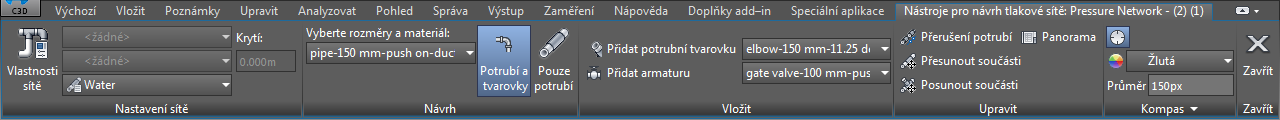

Pomocí pásu karet Nástroje pro návrh tlakové sítě můžete vytvářet a upravovat tlakové sítě v půdorysném pohledu.
Pás karet Nástroje pro návrh tlakové sítě lze zpřístupnit jedním z následujících úkonů:
- Na kartě Výchozí klikněte na tlačítko Vytvořit návrh panel
Potrubní síť Nástroje pro návrh tlakové sítě
. Při spuštění tohoto příkazu budete vyzváni k zadání informací v dialogu Vytvořit tlakovou potrubní síť. Po kliknutí v tomto dialogu na tlačítko OK se zobrazí pás karet Nástroje pro návrh tlakové sítě. - Vyberte tlakovou síť. Na pásu karet se zobrazí kontextová karta Tlakové sítě. Na panelu Upravit klikněte na tlačítko Upravit síť Nástroje pro návrh v situaci
.
Na panelu Nastavení sítě jsou dostupné následující příkazy:
- Vlastnosti sítě: Upravuje vlastnosti tlakové sítě.
- Referenční povrch: Určuje referenční povrch, který se používá společně s hodnotou Krytí ke stanovení výšek tlakové sítě. Poznámka: Výšku můžete také zadat na příkazovém řádku během postupu rozvržení. Další informace naleznete v části Vytváření tlakových sítí v půdorysu.
- Referenční trasa: Určuje referenční trasu, která obsahuje informace o staničení a odsazení pro tlakovou síť.
- Seznam součástí tlakové sítě: Určuje seznam součástí tlakové sítě, která obsahuje součásti dostupné během postupu rozvržení. Dostupné součásti v seznamu součástí mají také vliv na zobrazení kompasu. Pokud například seznam součástí obsahuje pouze ohyb 90 stupňů, kompas zobrazuje přírůstky úhlu po 90 stupních.
- Krytí: Nastavuje horní část tlakové sítě na zadanou hloubku pod (nebo nad, pokud je hodnota záporná) referenční povrch během postupu rozvržení.
Na panelu Rozvržení jsou dostupné následující příkazy:
- Potrubí a ohyby: Vytváří potrubní segmenty tlakové sítě v půdorysném pohledu a vkládá ohyby v místech změn směru. Při vytváření tlakové sítě je ve výchozím nastavení vybrána možnost Potrubí a ohyby. V seznamu Vybrat rozměry a materiál vyberte rozměry a materiál tlakových potrubí, která chcete vložit. Poznámka: Při použití položky Potrubí a ohyby sdílí potrubí a ohyby stejný materiál a jmenovitý průměr.
- Pouze potrubí: Vytváří potrubní segmenty tlakové sítě v půdorysném pohledu a vkládá vychýlená potrubí v místech změn směru. V seznamu Vybrat rozměry a materiál vyberte rozměry a materiál tlakových potrubí, která chcete vložit.
Na panelu Vložit jsou dostupné následující příkazy:
- Přidat tvarovku: Přidá tvarovku do tlakové sítě v půdorysném pohledu. V rozevíracím seznamu vyberte typ, velikost a materiál součásti, kterou chcete přidat.
- Přidat armaturu: Přidá armaturu do tlakové sítě v půdorysném pohledu. V rozevíracím seznamu vyberte typ, velikost a materiál součásti, kterou chcete přidat.
Na panelu Upravit jsou dostupné následující příkazy:
- Přerušit potrubí: Ve vybraném bodu přeruší tlakové potrubí a rozdělí je na dvě tlaková potrubí. Tlaková potrubí jsou připojena a obsažena ve stejné síti jako původní tlakové potrubí.
- Přesunout součásti: Přesune vybrané součásti tlakových sítí do nového umístění ve výkresu.
- Posunout součásti: Posune skupinu součástí podél jiného tlakového potrubí.
- Panorama: Otevře tlakovou síť Panorama, kterou můžete použít k prohlížení a úpravě vlastností tlakové sítě.
Na panelu Kompas jsou dostupné následující příkazy:
- Viditelnost kompasu: Určuje zobrazení kompasu v půdorysném pohledu.
- Barva kompasu: Určuje barvu kompasu.
- Velikost kompasu: Určuje průměr kompasu v pixelech.
- 3D rovina kompasu: Určuje přírůstek, o který se pracovní rovina otočí v zobrazení modelu. Při práci v zobrazení modelu s viditelným kompasem lze použít následující klávesové zkratky k řízení roviny kompasu:
- Zadáním Rotočíte rovinu kompasu v přírůstcích rovnajících se hodnotě nastavení přírůstku.
- Zadáním Shift+P otočíte kompas v opačném směru.
- Zadáním R obnovíte původní nastavení roviny kompasu.
- 3D uchopení kompasu: Určuje přírůstek, o který lze otáčet potrubní tvarovky a armatury v zobrazení modelu pomocí kompasu. Toto nastavení přírůstku se použije na kompas při vyvolání otáčecím uzlem na potrubních tvarovkách a armaturách v zobrazení modelu. Při práci v zobrazení modelu lze kliknutím na otáčecí uzel aktivovat uzel a kompas.
