Upravit nastavení funkcí – dialog Zemní těleso

Tento dialog slouží k prohlížení a změně nastavení týkajících se zemního tělesa.

Toto téma dokumentuje nastavení ve všech dialozích týkajících se zemního tělesa určených pro úpravy nastavení (úroveň výkresu, úroveň funkce a úroveň příkazu).

Nastavení okolí na úrovni výkresu jsou označována ikonou výkresu .
Nastavení funkcí zemního tělesa jsou uvedena poblíž horní části tohoto dialogu za skupinou vlastností Obecné a jsou označena ikonou zemního tělesa .
Nastavení příkazů zemního tělesa jsou označena ikonou příkazu .

Přesnost a zobrazení formátu čísla použité všemi příkazy zemního tělesa a použité k zobrazení hodnot zemního tělesa je určeno v nastaveních okolí výkresu.

Všeobecné informace o nastavení výkresu, funkce, příkazu a jejich vzájemných interakcích jsou uvedeny v části Práce s ovládacími prvky dialogu Standardní nastavení.

Informace o nastavení okolí na úrovni výkresu jsou uvedeny v části Karta Okolní nastavení (dialog Nastavení výkresu)

Výchozí styly

Toto nastavení slouží k zadání výchozích stylů pro nové návrhové linie a skupiny zemních těles.

Styl návrhové linie: Určuje výchozí styl, který bude použit při vytvoření návrhových linií. Klepněte na sloupec Hodnota a klepnutím na položku vyberte styl v dialogu Styl návrhové linie.
Styl zemního tělesa: Určuje výchozí styl, který bude použit při vytvoření zemního tělesa. Klepněte na sloupec Hodnota a klepnutím na položku vyberte styl v dialogu Styl zemního tělesa.
Styl zemního tělesa sklonu výkopu: Určuje výchozí styl, který bude použit při vytvoření zemního tělesa sklonu výkopu. Klepněte na sloupec Hodnota a klepnutím na položku vyberte styl v dialogu Styl zemního tělesa sklonu výkopu.
Styl zemního tělesa sklonu násypu: Určuje výchozí styl, který bude použit při vytvoření zemního tělesa sklonu násypu. Klepněte na sloupec Hodnota a klepnutím na položku vyberte styl v dialogu Styl zemního tělesa sklonu násypu.

Informace o výběru stylu naleznete v části Dialog Vybrat styl.

Výchozí formát názvu

Toto nastavení slouží k zadání výchozích formátů názvů pro nové návrhové linie a skupiny zemních těles. Klepněte na sloupec Hodnota a klepnutím na položku proveďte změny v dialogu Šablona názvu.

Vytvoření návrhové linie

Poznámka: Tato skupina vlastností se zobrazí (v různých podobách) při přístupu k nastavení z příkazů CreateFeatureLineFromAlign, CreateFeatureLines a DrawFeatureLine.

Vytvoření návrhové linie (CreateFeatureLineFromAlign)

Toto nastavení slouží k zadání výchozího chování pro účely vytváření návrhových linií z tras.

Název návrhové linie: Určuje, zda se název použije pro návrhové linie, když jsou vytvořeny.
Použijte styl návrhové linie: Určuje, zda se styl použije pro návrhové linie, když jsou vytvořeny.
Nastavení hladiny: Určuje hladinu, která je použita u návrhových linií při vytvoření. Výchozí hodnota je Použít nastavení hladiny, která je odvozena z nastavení výkresu.
Odstranit nadbytečné body: Určuje, zda se otevře dialog Vrcholy k odstranění, aby bylo možné vyčistit objekty při převodu na návrhovou linii. Pokud tuto hodnotu změníte na Ano, otevře se dialog Vrcholy k odstranění.
Vytvořit dynamický odkaz: Určuje, zda má být vytvořen dynamický odkaz na trasu. Změna této hodnoty na Nepravda zabrání vytvoření dynamického odkazu.
Vzepětí oblouku: Určuje vzepětí oblouku pro pokrytí křivek do segmentů krátké úsečky. Výchozí hodnota je 0,100.
Faktor mozaikování přechodnice: Určuje faktor pro mozaikování přechodnic na segmenty krátkých úseček. Výchozí hodnota je 0,25.

Další informace naleznete v části Vytvoření návrhové linie z trasy

Vytvoření návrhové linie (CreateFeatureLines)

Toto nastavení slouží k zadání výchozího chování pro účely vytváření návrhových linií z objektů.

Název návrhové linie: Určuje, zda se název použije pro návrhové linie, když jsou vytvořeny.
Použijte styl návrhové linie: Určuje, zda se styl použije pro návrhové linie, když jsou vytvořeny.
Nastavení hladiny: Určuje hladinu, která je použita u návrhových linií při vytvoření. Použijte nastavení hladiny (z nastavení výkresu). Použijte aktuální hladinu. Použijte hladinu vybrané entity.
Odstranit existující entity: Určuje, zda příkazy pro vytváření vymažou objekty, které jsou převáděny na návrhové linie. Ve výchozím nastavení jsou objekty vymazány. Pokud chcete, aby objekty zůstaly ve výkresu, změňte tuto hodnotu na False.
Odstranit nadbytečné body: Určuje, zda se otevře dialog Vrcholy k odstranění, aby bylo možné vyčistit objekty při převodu na návrhovou linii. Pokud tuto hodnotu změníte na Ano, otevře se dialog Vrcholy k odstranění.
Přiřadit výšky: Určuje, zda má být otevřeno dialog Přiřadit výšky.
Zdroj výšky: Určuje, zda mají být výšky přiřazeny z povrchu, vybraných zemních těles nebo nastaveny na pevnou výšku.
Zahrnout mezilehlé zlomy výšky: Určuje, zda mají být při přiřazování výšek od povrchu nebo od skupiny zemních těles zahrnuty mezilehlé zlomy výšky.

Další informace naleznete v části Vytvoření návrhových linií z objektů

Vytvoření návrhové linie (DrawFeatureLine)

Toto nastavení slouží k zadání výchozího chování pro účely kreslení návrhových linií.

Název návrhové linie: Určuje, zda se název použije pro návrhové linie, když jsou vytvořeny.
Použijte styl návrhové linie: Určuje, zda se styl použije pro návrhové linie, když jsou vytvořeny.
Nastavení hladiny: Určuje výchozí nastavení hladiny při vytvoření návrhových linií.

Další informace naleznete v části Kreslení návrhových linií

Vytvoření zemního tělesa

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu CreateGrading.

Toto nastavení slouží k zadání výchozího chování pro účely vytváření zemního tělesa.

Délka oblasti přechodu: Určuje výchozí délku pro přechodové regiony. Zadejte délku do sloupce Hodnota nebo klepněte na položku a vyberte vzdálenost ve výkresové oblasti. Příkazy pro vytvoření vás vyzvou k zadání délky přechodu, jestliže vyberete, aby počáteční bod zemního tělesa byl v nebo poblíž existujícího zemního tělesa.

Další informace naleznete v části Vytvoření zemního tělesa z průmětu

Vytvoření skupiny zemních těles

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu CreateGradingGroup.

Toto nastavení slouží k zadání výchozího chování pro účely vytváření skupin zemních těles.

Vytvoření povrchu zemního tělesa: Určuje, zda se u skupiny zemního tělesa ve výchozím nastavení vytvoří automatický povrch.
Použít název skupiny: Určuje, zda je ve výchozím nastavení automatický povrch pojmenován stejně jako skupina zemních těles.
Styl povrchu: Určuje výchozí styl pro skupinu zemních těles. Klepněte na sloupec Hodnota a klepnutím na položku vyberte styl v dialogu Styl povrchu.

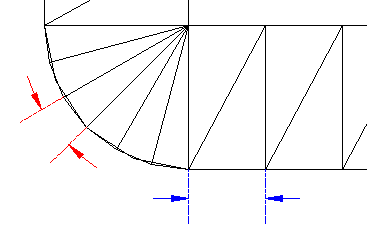

Přírůstek mozaiky povrchu: Určuje výchozí maximální vzdálenost podél návrhové linie pro přidání dodatečných čar povrchového trojúhelníku za účelem lepšího rozlišení povrchu skupiny zemních těles. Zadejte délku do sloupce Hodnota nebo klepněte na položku a vyberte délku ve výkresové oblasti.
Úhel mozaiky povrchu kužele: Určuje výchozí maximální úhel mezi dodatečnými promítanými liniemi na vnějších rozích. Zadejte úhel do sloupce Hodnota nebo klepněte na položku a vyberte úhel ve výkresové oblasti.

Nastavení mozaiky řídí umístění povinných spojnic podél zaoblených rohů exteriéru a přímých segmentů zemního tělesa.

Další informace naleznete v tématu Vytvoření nové skupiny zemních těles

Přizpůsobený oblouk návrhové linie

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu FitCurveFeature.

Toto nastavení slouží k zadání výchozího chování pro účely vytváření návrhových linií podél oblouků.

Tolerance: Určuje maximální vzdálenost od vrcholu směrového polygonu podél návrhové linie k oblouku, který má být vložen. Když je oblouk vložen, měl by procházet všemi body návrhové linie (mezi počátečním a koncovým bodem). Tolerance určuje, jak daleko může být každý bod od oblouku, který je zprůměrován přes všechny body.

Tolerance přizpůsobení oblouku
Minimální počet segmentů: Určuje minimální počet segmentů, které musí být identifikovány před vytvořením oblouku. Toto nastavení je ignorováno, když je použita možnost Body.

Další informace naleznete v části Převod mozaikových linií na oblouky

Editor výšek zemního tělesa

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu GradingElevEditor.

Toto nastavení slouží k zadání výchozího chování pro Editor výšek v průběhu úprav návrhových linií.

Vzrůstající/Klesající přírůstek: Určuje výchozí svislou vzdálenost použitou pro jednotlivé přírůstky, jsou-li návrhové linie zemního tělesa zvýšeny či sníženy za účelem úpravy kubatur.
Zobrazit pouze lomy v podélném spádu: Určuje, zda se zobrazí pouze počáteční a koncové body návrhové linie a všechny lomy v podélném spádu mezi těmito body. Tato možnost zjednodušuje postup úpravy, protože umožňuje, aby úpravy výšky platily pro více bodů.

Další informace naleznete v části Úprava návrhových linií pomocí Editoru výšek

Výpočet objemu zemního tělesa

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu GradingTools.

Toto nastavení slouží k zadání výchozího kritéria pro rozvržení zemního tělesa.

Sada parametrů zemního tělesa: Určí výchozí sadu kritérií, která bude použita při vytváření zemního tělesa. Klepněte na sloupec Hodnota a klepnutím na položku vyberte sadu kritérií v dialogu Sada kritérií zemního tělesa.
Parametry zemního tělesa: Určí výchozí sadu kritérií, která bude použita při vytváření zemního tělesa. Klepněte na sloupec Hodnota a klepnutím na položku vyberte kritéria v dialogu Kritéria zemního tělesa.

Další informace naleznete v části Vytvoření zemního tělesa

Výpočet kubatur zemního tělesa

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu GradingVolumeTools.

Toto nastavení slouží k zadání výchozího kritéria pro kubatury zemního tělesa.

Vzrůstající/klesající přírůstek zvýšení: Určuje výchozí svislou vzdálenost použitou pro jednotlivé přírůstky, jsou-li návrhové linie zemního tělesa zvýšeny či sníženy za účelem úpravy kubatur. Zadejte inkrementální délku do sloupce Hodnota nebo klikněte na položku a vyberte délku ve oblasti výkresu.
Omezit výběr funkce na aktuální skupinu: Určuje, zda lze objekty, které nepatří do aktuální skupiny zemních těles vybrat za účelem zvýšení nebo snížení při výpočtech objemů.

Další informace naleznete v části Zobrazení a úprava kubatur povrchu

Funkce připojení

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu JoinFeatures.

Toto nastavení slouží k zadání výchozí tolerance pro připojování návrhových linií.

Tolerance: Určuje jak blízko musí být návrhové linie při použití příkazu Propojit.

Vyčištění návrhové linie

Poznámka: Tato skupina vlastností se zobrazí, když se dostanete k nastavení z příkazu WeedFeatures.

Toto nastavení slouží k zadání výchozí hodnoty pro odstranění nadbytečných vrcholů.

Použít faktor úhlu: Určuje, zda je Faktor úhlu v dialogu Vrcholy k odstranění nastaven jako výchozí.
Faktor úhlu: Určuje výchozí Faktor úhlu. Zadejte úhel do sloupce Hodnota nebo klepněte na položku a vyberte úhel ve výkresové oblasti.
Použít Faktor spádu: Určuje, zda je faktor spádu v dialogu Vrcholy k odstranění nastaven jako výchozí.
Faktor spádu: Určuje výchozí faktor spádu. Zadejte procenta do sloupce Hodnota nebo klepněte na položku a vyberte procenta ve výkresové oblasti.
Použít faktor délky: Určuje, zda je faktor délky v dialogu Vrcholy k odstranění nastaven jako výchozí.
Faktor délky: Určuje výchozí faktor délky. Zadejte délku do sloupce Hodnota nebo klepněte na položku a vyberte délku ve výkresové oblasti.
Rozdíl výšek pro zachování blízkého bodu: Určuje, zda je faktor 3D vzdálenosti v dialogu Vrcholy k odstranění vybrán jako výchozí.
3D vzdálenost blízkého bodu: Určuje výchozí faktor 3D vzdálenost Zadejte vzdálenost do sloupce Hodnota nebo klepněte na položku a vyberte vzdálenost ve výkresové oblasti.

Další informace naleznete v části Odstranění nadbytečných vrcholů
