Poznámky – popisovače

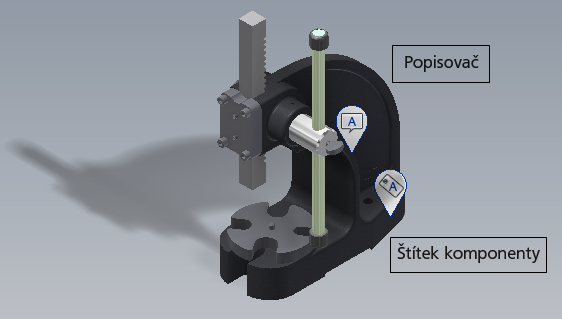

Výrobní linka obsahuje mnoho kusů podobných zařízení, proto připojení popisu usnadní identifikaci konkrétní komponenty. Aplikace Inventor Factory nabízí možnost přiřadit takový štítek pomocí příkazu Popisovač. Popisovač může obsahovat další informace o komponentě, například typ, počet, průtok atd. Popisovač se přidá při vytváření a publikování komponenty v prostředí Generátoru komponent. Popisovač je reprezentován touto ikonou: .

Publikovaná komponenta může mít pouze jeden popisovač. Jestliže komponenta obsahuje varianty, můžete použít pravidla modulu iLogic k vytvoření popisovače ke každé variantě.

Poznámka: Aplikace Inventor Factory umožňuje také přidání jedinečného popisu k umístěným komponentám pomocí příkazu Štítek komponenty. Štítek komponenty je reprezentován touto ikonou: . Další informace naleznete v tématu nápovědy aplikace Inventor Factory Poznámky – Štítky komponent.

Co se stane s poznámkami ke komponentám v aplikaci AutoCAD Factory?

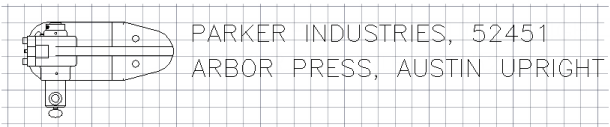

Jakmile je 3D rozvržení synchronizováno s aplikací AutoCAD Factory, zobrazí se tyto poznámky jako atributy bloků v samostatném textovém stylu s názvem Factory_Annotation. Ke štítkům komponent a popisovačům jsou přiřazeny vlastní samostatné hladiny aplikace AutoCAD. Názvy hladin jsou Factory_AssetTag a Factory_Descriptor.

K úpravám poznámek komponent můžete použít standardní příkazy k úpravě atributů bloků aplikace AutoCAD, například EATREDIT, -ATREDIT nebo SPRBLOKU. Viditelnost poznámek můžete ovládat pomocí příkazu ATRDISP nebo vypnutím či zapnutím viditelnosti hladiny, popřípadě zmrazením odpovídající hladiny atributu. Chcete-li nalézt štítek komponenty a text popisovače v grafickém okně aplikace AutoCAD, použijte příkaz NAJDI.

Poznámka: Další informace o synchronizaci s pracovními postupy aplikace AutoCAD a dalšími pracovními postupy aplikace Factory Design Suite naleznete v tématu nápovědy aplikace Inventor Factory Pracovní postupy sady.

Co se stane s poznámkami ke komponentám v aplikaci Navisworks Factory?

Poznámky komponent v aplikaci Navisworks Factory používají stejné ikony jako aplikace Inventor. Viditelnost ikon lze změnit na kartě Factory. Klikněte na ikonu Rychlé vlastnosti na kartě Výchozí a při umístění kurzoru nad komponentu zobrazte informace poznámek.
