Propojení dvou umístěných komponent

Propojení dvou umístěných komponent

Použití příkazu Připojit

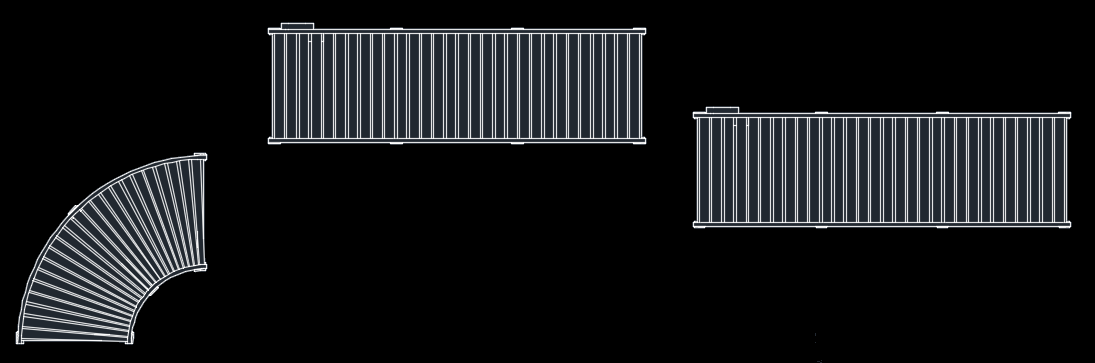

Někdy se stane, že v rozvržení výrobní linky existují dvě komponenty s definovanými konektory, které však nejsou propojeny. Konektory těchto komponent jsou tzv. nepoužité. Příklad několika komponent s nepoužitými konektory naleznete níže. Nepoužité kontektory můžete zobrazit nebo propojit pomocí příkazu Připojit.

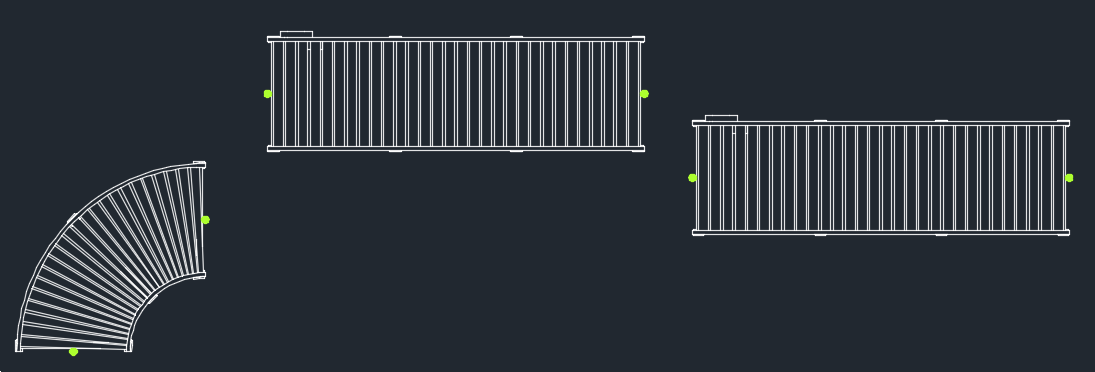

1. Klikněte na kartu Výrobní linka > panel Nástroje > Připojit . Tato akce zobrazí všechny nepoužité konektory v rozvržení (zobrazí se jako zelené tečky).




2. Vyberte první konektor komponenty, který chcete připojit. Tečka konektoru je nyní připojena k vašemu ukazateli myši.
3. Ukazatel myši s připojenou komponentou nyní přesuňte do těsné blízkosti konektoru komponenty, se kterou chcete první komponentu propojit.
4. Kliknutím propojte obě komponenty.

Propojené komponenty se pohybují společně jako jedna komponenta. Pokud komponenty chcete přesouvat nezávisle na sobě, stačí kliknout na kartu Výrobní linka > panel Nástroje > Konektory zakázány .

Tip: Další způsob, jak konektory zakázat, je zrušit zaškrtnutí políčka Při umísťování a úpravách polohy uchopit konektor na kartě Komponenty výrobní linky v dialogu Možnosti. Toto nastavení lze vypnout či zapnout také na příkazovém řádku pomocí příkazu FACT_CSNAP. Další informace naleznete v tématu nápovědy aplikace AutoCAD Factory Možnosti komponenty výrobní linky.
