Tvorba základního pohledu

První pohled v novém výkresu je základní pohled. Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit Základní a přidejte do výkresu další základní pohledy.

Základní pohled je výchozím pohledem pro další pohledy. Základní pohled:

• Nastaví výchozí hodnoty podřazených pohledů.
• Lze jej použít k vytvoření promítnutého pohledu, pomocného pohledu, řezu a detailu.

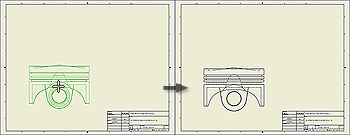

Na pásu karet klikněte na kartu Umístění pohledů panel Vytvořit Základní. Na kartě Komponent nastavte pohled: Určení souboru modelu. Poznámka: Můžete vytvořit pohled součásti, která obsahuje jen náčrty. 2D náčrty musejí být rovnoběžné s pohledem. Vyberte orientaci pohledu v seznamu nebo klikněte na položku Uživatelský pohled a nastavte nestandardní pohled. Na kartě Možnosti zobrazení nastavte pro pohled možnosti reference a zobrazení. Dostupné možnosti závisí na typu souboru použitého k vytvoření pohledu. Nastavte další možnosti: Určete měřítko pohledu a zapněte nebo vypněte viditelnost popisku pohledu ve výkresu. Podle potřeby klikněte na položku Upravit popisek pohledu a v dialogu Formát textu upravte popis pohledu. Chcete-li vytvořit současně základní pohled a promítnuté pohledy, nezapomeňte zaškrtnout políčko Vytvořit promítnuté pohledy ihned po vytvoření základního pohledu. V grafickém okně přesuňte náhled do požadovaného místa a poté kliknutím pohled umístěte.

Poznámka: Součásti, u kterých je možnost Struktura rozpisky nastavená na Referenční, nebudou zahrnuty do vzorce pro vytvoření výchozí velikosti ohraničujícího kvádru zobrazení. Referenční součásti lze proto v zobrazeních výkresu oříznout. Chcete-li zvětšit rozměry ohraničujícího kvádru zobrazení, zvyšte hodnotu Okraj na kartě Stav modelu dialogu Výkresový pohled.

Tip: Výchozí nastavení a hodnoty v dialogu Pohled výkresu jsou určeny platnou normou a lze je změnit pomocí Editoru stylů a norem.

Názorná ukázka tvorby základního pohledu
