Prodloužení nebo zkrácení základního tělesa

Protažení nebo zkrácení základního tělesa v prostředí objemových těles symetricky k  rovinné ploše nebo pracovní rovině.

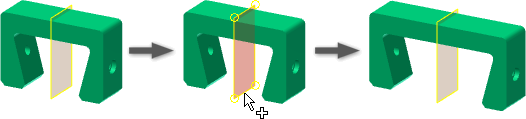

Pomocí příkazu Protáhnout nebo zkrátit těleso v prostředí objemových těles prodloužíte nebo zkrátíte objemové těleso symetricky k  rovinné ploše nebo pracovní rovině .

Nejprve otevřete základní těleso (specifický nenativní soubor CAD, SAT nebo STEP).

1. V prohlížeči klikněte pravým tlačítkem myši na základní těleso a vyberte příkaz Upravit těleso. Případně můžete dvakrát kliknout na položku v prohlížeči základního tělesa.
2. Na pásu karet klikněte na kartu Upravit základní těleso panel Upravit a poté klikněte na položku Prodloužit nebo zkrátit těleso.

Poznámka: V případě potřeby umístěte pracovní rovinu v bodě, ve kterém chcete prodloužit nebo zkrátit základní těleso .
3. Klikněte na tlačítko Rovina, potom vyberte pracovní rovinu nebo rovinnou plochu.
4. Klikněte na tlačítko Roztáhnout nebo Zmenšit.
5. Zadejte délku prodloužení nebo zkrácení nebo v rozevíracím seznamu vyberte jednu z naposledy použitých hodnot.

   Vzdálenost můžete zadat jako výraz.

6. Kliknutím na tlačítko Aktualizovat nebo Dokončit základní těleso prostředí těles zavřete.

Poznámka: Jako rovinu řezu můžete vybrat také rovinnou plochu.
