Dialog Nastavení vazeb – karta odvození

Přístup

Pás karet: karta Náčrt panel Vazby Nastavení vazeb: karta Odvození

Možnostikarta Náčrt: Nastavení vazeb: karta Odvození

Je vybrána možnost Odvozovat vazby a není vybrána možnost Zachovávat vazby:

Po dokončení náčrtu nejsou automaticky vytvořeny vazby.
Umístění odvození je správné.

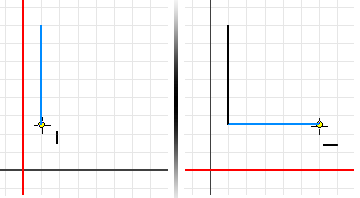

Pokud například nakreslíte vertikální čáru, zobrazí se vedle kurzoru ikona vertikálnosti, která označuje, že je čára vertikální, a po dokončení výkresu není automaticky vytvořena vertikální vazba.

Je vybrána možnost Zachovávat vazby:

Po dokončení náčrtu jsou automaticky vytvořeny vazby.
Vedle kurzoru se zobrazí ikona vazby.

Poznámka:

Možnost Zachovávat vazby je k dispozici pouze v případě, že je vybrána možnost Odvozovat vazby. Setrvání bude automaticky vypnuto, pokud je vypnuto odvození.
Totožné vazby v koncových bodech čar jsou vždy odvozeny a zachovány, pokud toto chování není výslovně zakázáno zrušením zaškrtnutí možnosti Totožné v části Výběr k odvození vazeb. Toto chování zabraňuje vytvoření otevřených profilů náčrtu.
Chcete-li zabránit odvozování vazeb při vytváření objektu, stiskněte a přidržte při kreslení náčrtu klávesu CTRL.

Priorita odvozování vazeb

Nastaví předvolený typ vazby pro automatické umísťování vazeb.

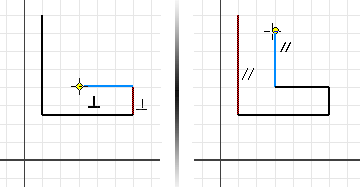

Rovnoběžná a kolmá: Nejprve jsou vyhledány vazby, které definují vztahy v rámci geometrie, a poté jsou vyhledány souřadnice rastru náčrtu.
Horizontální a vertikální: Nejprve jsou vyhledány vazby, které definují orientaci geometrie náčrtu ve vztahu k souřadnicím náčrtu, a poté jsou vyhledány vazby v rámci geometrie náčrtu.

Výběr k odvození vazeb

Umožňuje vybrat vazby k odvození a geometrii, kterou chcete použít.

Poznámka: Stav možnosti Odvozovat vazby přepisuje nastavení v části Výběr k odvození vazeb. Pokud není vybrána možnost Odvozovat vazby, zaškrtávací políčka v části Výběr k odvození vazeb nejsou k dispozici.

Vybrat vše: Zaškrtne všechna aktivní zaškrtávací políčka.
Zrušit vše: Zruší zaškrtnutí všech políček. Žádné vazby nejsou odvozené.
Horizontální: Horizontální vazba je odvozena.
Vertikální: Vertikální vazba je odvozena.
Rovnoběžné: Rovnoběžná vazba je odvozena k vymezené geometrii.
Kolmé: Vazba kolmosti je odvozena k vymezené geometrii.
Průsečík: Vazba totožnosti je odvozena v průsečíku vymezených křivek, včetně virtuálních průsečíků.
Polovina: Vazba totožnosti je odvozena v polovině vymezených čar.
Na křivce: Vazba totožnosti je odvozena na vymezených křivkách.
Tečné: Tečná vazba je odvozena k vymezené geometrii.
Totožné: Vazba totožnosti je odvozena k vymezeným bodům.

Poznámka: Nastavením stavu Odvozovat vazby (výše) se předefinuje výběr v této části (Výběr k odvození vazeb). Pokud nebude vybrána možnost Odvozovat vazby, zaškrtávací políčka v této části nebudou dostupná.
