Dialog Nastavení vazeb – karta Obecné

Přístup

Pás karet: karta Náčrt panel Vazby Nastavení vazeb: karta Obecné

Možnosti karta Náčrt: Nastavení vazeb: karta Obecné

Vazba

Zobrazit vazby při vytváření

Vazby se zobrazují při vytváření geometrie nebo vazby.

Zobrazení vazeb se automaticky skryje, když ukončíte aktuální příkaz a pokud dojde ke grafické změně, jako je například nakreslení entity nového náčrtu nebo aplikování nové vazby atd.

Zobrazit vazby pro vybrané objekty

Zvýrazní vazby geometrie při výběru v grafickém okně. Všechny zobrazené vazby lze vybrat k odstranění.

Zobrazit totožné vazby v náčrtu

Nastavuje automatické zobrazení symbolu totožné vazby při vytvoření vazby.

Poznámka: Když je vybrána geometrie, můžete pomocí příkazu Odstranit vazby v místní nabídce odebrat všechny vazby. Totožné vazby odebrány nebudou.

Kóta

Upravit kótu po vytvoření

Pokud je tato možnost vybrána, dialog Úprava kóty se zobrazí automaticky během umístění. Pokaždé, když kliknutím vložíte kótu, automaticky se zobrazí dialog Upravit kótu a můžete určit aktuální kótu nebo výraz.

Vytvoření kót ze vstupních hodnot

Pokud je vybrána tato možnost, budou trvalé kóty automaticky vytvářeny z hodnot zadaných do vstupních polí. K přepínání mezi poli pro zadávání hodnot musíte používat klávesu TAB.

Pokud je tato možnost vypnutá, nebudou do geometrie náčrtu umisťovány žádné trvalé kóty.

Překótování kót

Nastaví předvolené chování při umísťování kót na překótované výkresy. Vyberte jednu z možností.

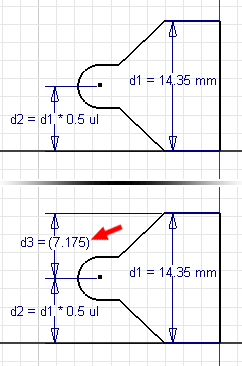

Použít řízené kóty

Použije neparametrickou kótu uzavřenou závorkami. Kóta se aktualizuje při změnách náčrtu, ale nemůže změnit velikost náčrtu.

Upozornit na překótovaný stav

Zobrazí zprávu upozornění, když přidání kóty překótuje náčrt.
