Vazba kolmosti způsobí, že vybrané úsečky, křivky nebo osy elips budou ležet vůči sobě pod úhlem 90 stupňů.
- Na pásu karet klikněte na kartu Náčrt
panel Vazby Kolmá vazba
. - Klikněte na první úsečku, křivku nebo osu elipsy.
- Klikněte na druhou úsečku, křivku nebo osu elipsy.
- Pokračujte v umísťování kolmých vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

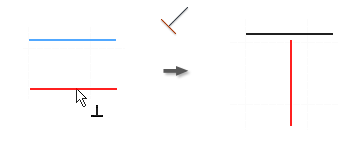

Názorná ukázka jak vytvořit kolmou vazbu
Názorná ukázka jak vytvořit kolmé čáry
Poznámka: Při přidání vazby kolmosti u spline musí být vazba použita na koncový bod mezi spline a jinou křivkou.
