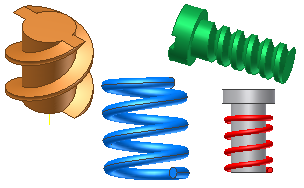

Spirála vytvoří základní prvek spirály nebo těleso, například pružinu nebo závity na válcovém povrchu.
Spirála může být novým tělesem v součásti složené z více těles .
Spirály řezných závitů
Závity vytvoříte určením profilu spirály, který představuje tvar závitu, a použitím středového bodu válce k vytvoření osy otáčení.
Spirály pružin
Pružinu můžete vytvořit pomocí prvků spirály. Vyříznutí u tlačné pružiny nekončí konstantním stoupáním, ale vyrovná se, aby na rovném povrchu stálo vzpřímeně. Můžete zadat přechodový úhel (vzdálenost), podle kterého je spirála vyrovnaná:
- Přechodový úhel 90 stupňů dosáhne přechodu k rovině přes čtvrt otáčky.
- Přechodový úhel 180 stupňů dosáhne přechodu k rovině přes půl otáčky.
- Hodnota Úhel plošky definuje rozsah roviny (bez stoupání) konce spirály (až do 360 stupňů).
Koncové podmínky spirály
Začátek a konec spirály mohou mít určenu vzdálenost Přirozený nebo Ploché. Možnost Přirozený ukončí spirálu bez úhlu přechodu nebo plochého konce. Možnost Ploché ukončí spirálu se vzdáleností přechodu a částí otáčky, která nemá žádné stoupání. Pokud jsou počáteční a koncový bod přirozené, nelze ani jeden vybrat.
Názorná ukázka podmínek zakončení spirály
