Práce s perspektivní kamerou

Perspektivní kamera má málo známou funkci pro nastavení úhlu perspektivy (ÚP) a vzdálenosti (V). Přidržte kombinaci kláves CTRL+SHIFT+F3 a potom klikněte do grafické oblasti a kurzor přetáhněte.

Následující část vysvětluje rozdíly mezi příkazem Přiblížení a úpravou úhlu perspektivy. Rovněž vysvětluje, jak kamera prostředí Inventor Studio zachycuje úhel perspektivy a jak ho zachovává mezi relacemi.

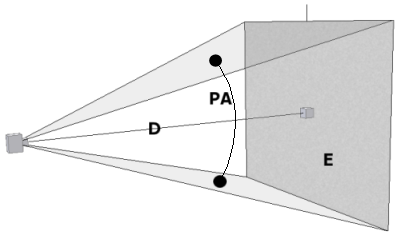

Legenda

• V = Vzdálenost od kamery k cíli,
• R = Rozsah toho, co vidí kamera,
• ÚP = Úhel perspektivy.

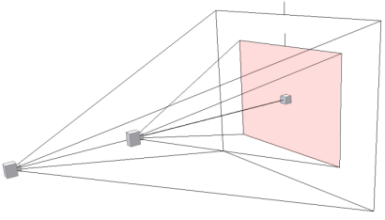

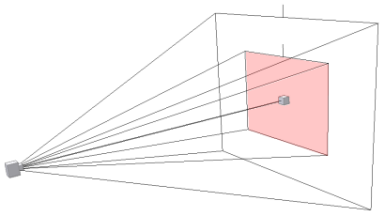

Úhel perspektivy (ÚP) se vztahuje ke vzdálenosti (V) od kamery k cíli i k zornému poli nebo rozsahu (R). Nastavení ÚP uchová konstantní R. Úprava přiblížení změní V i R, ale ponechá ÚP nezměněný.

Ve starších verzích perspektivní kamera Přiblížit úhel prováděla úpravy jako jednoduchý nástroj Přiblížit, který měnil jen hodnotu R. Kamera nyní upravuje Úhel perspektivy, což upraví ÚP i R. Parametry kamery se mezi relacemi zachovají bez ohledu na velikost okna.

Metoda	2009 a starší	2010
CTRL+SHIFT_Přiblížit (přesun myši)	(V) se mění (R) je rozměrově konstantní ÚP se mění vzhledem k (D)	Bez změny
Inventor – Přiblížit	(V) se mění (E) je proporcionálně konstantní ÚP konstantní	Bez změny
Studio – Přiblížit – úhel (nastavení kamery)	(V) konstantní (R) se mění ÚP konstantní	(V) konstantní (R) se mění ÚP se mění vzhledem k (R) Uchovává se mezi relacemi.
