Obtisky na plochách modelu představují štítky, obrázky značky, loga a záruční pečetě.
Do náčrtu můžete vložit obrázek, umístit jej pomocí vazeb a kót a poté jej použít jako obtisk.
Vytvořte tenkou součást (například plochu) a do náčrtu součásti přidejte obrázek představující obtisk. V případě potřeby můžete umístit obtisk na plochu součásti.
Velikost a poloha obrázků obtisků
Do náčrtu můžete vložit obrázek, umístit jej pomocí vazeb a kót a poté jej použít jako obtisk. Pomocí příkazu Obtisk na kartě 3D Model vyberte obrázek jako obtisk.
Jakmile umístíte obrázek do náčrtové roviny:
- Klikněte na střed obrázku a přetažením jej přesuňte.
- Klikněte na roh obrázku a přetažením změňte jeho velikost. Obrázek si ponechá původní poměr stran (poměr výšky a šířky).
- Kliknutím na hranu obrázek otočte.
Pomocí vazeb a kót opravte polohu obrázku a zarovnejte jej s ostatní geometrií.
Obtisky, které vyhovují tvaru plochy
Při použití obtisku na rovinné plochy, válce a kuželové plochy můžete v dialogu Obtisk zaškrtnout políčko Obalit k ploše. Obtisk se přizpůsobí tvaru plochy bez zakřivení nebo promítnutí.

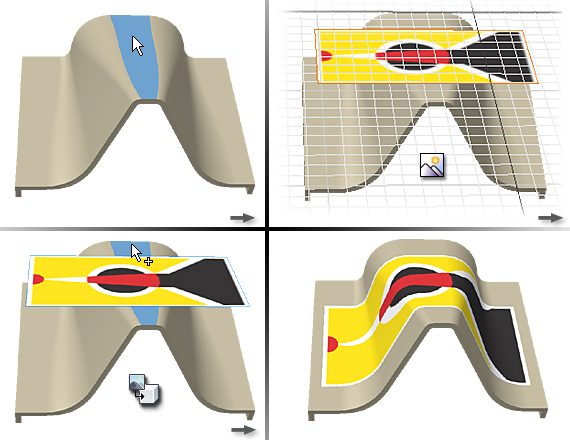

Následující obrázky ukazují umístění obtisku s vybranými možnostmi Obalit k ploše a Řetězení ploch.

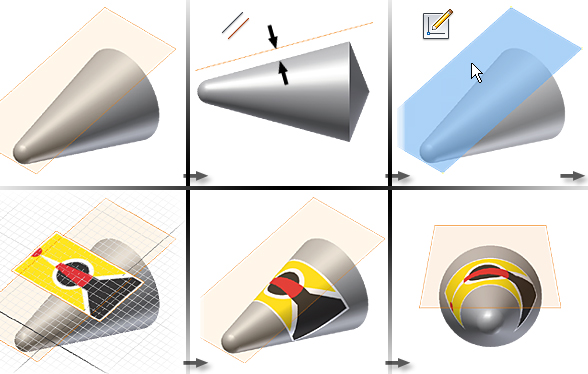

Následující obrázek ukazuje umístění obtisku na kuželu s vybranými možnostmi Obalit k ploše a Řetězení ploch.
Následující obrázek ukazuje drážkování obtisku, rovné a obloukovité povrchy se zvolenou možností Řetězení ploch.
Tipy pro vytváření obtisků, které vyhovují tvaru plochy:
- Náčrtová rovina s obrázkem obtisku musí být tečná nebo rovnoběžná k ploše, která přijímá obtisk.
- Směr normály náčrtové roviny a cílové plochy (obtisku) musí mít stejný směr. Poznámka: Pokud obtisk není viditelný, směr normály náčrtové roviny se od plochy zřejmě liší. Pokud je náčrtová rovina s obrázkem obtisku pracovní rovinou, upravte náčrt. Poté na pracovní rovinu klikněte pravým tlačítkem a výběrem položky Obrátit směr změňte orientaci směru normály.
- Plocha, která obtisk přijímá, musí být stejně velká nebo větší než obtisk. Jestliže je menší, obtisk se ořízne.

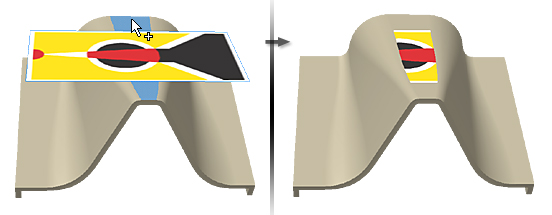

Následující obrázek ukazuje výsledek nerealistického umístění obtisku.
Chcete-li obtisk použít na přilehlé plochy, zaškrtněte políčko Řetězení ploch. Neumísťujte obrázek obtisku tak, aby překrýval roh. Obtisk je oříznut na hraně, protože nemůže plynule obalit obě plochy.
Obtisky použité bez využití možnosti Obalit k ploše
Když zaškrtnutí políčka Obalit k ploše zrušíte, můžete obtisk použít na válcové, prstencové a jiné nerovinné plochy. Pomítnutí je normálou k rovině náčrtu.

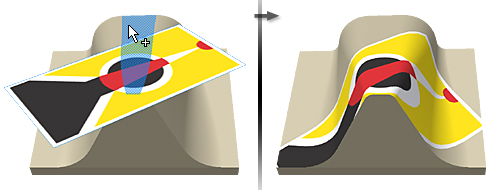

Následující obrázky ukazují umístění obtisku s nevybranými možnostmi Obalit k ploše a Řetězení ploch.

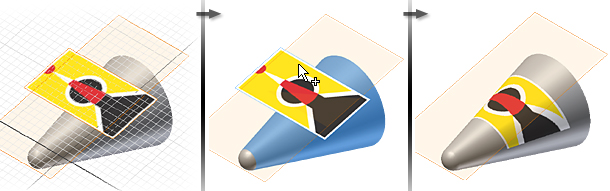

Následující obrázek ukazuje umístění obtisku na kuželu s nevybranými možnostmi Obalit k ploše a Řetězení ploch.

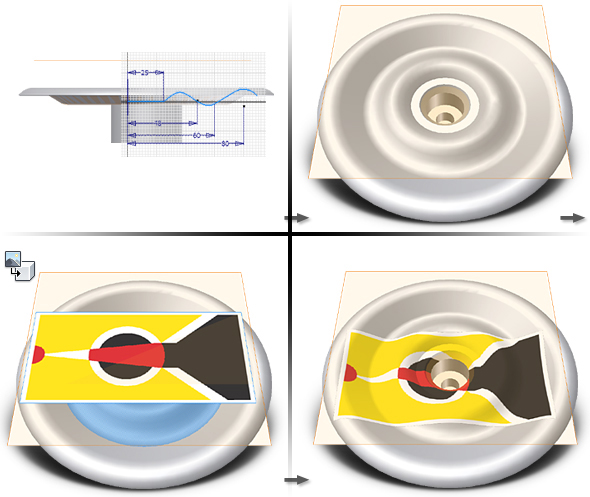

Když zaškrtnutí políčka Obalit k ploše zrušíte, vybrané plochy nemusí být navzájem tečné. Mohou být v libovolném úhlu kromě normály. Příkladem je obtisk použitý na diskovou plochu. Plocha je řezem spline a oblouků orotovaných do tvaru disku.
Možnosti použití obtisku:
- Přes nálitek nebo dutinu. Obtisk se do dutiny „nevlije“.
- Na plochách, které nejsou kolmé. Obtisk se zastaví při setkání s kolmou plochou.
- Na plochách, kde obrázek nebude deformován. Vyhněte se například ostrým změnám úhlu; obrázek je promítnut, když vybraná plocha změní úhel.
Chcete-li obtisk použít na přilehlé plochy, zaškrtněte políčko Řetězení ploch. Neumísťujte obrázek obtisku tak, aby překrýval roh. Obtisk je oříznut na hraně, protože nemůže plynule obalit obě plochy.

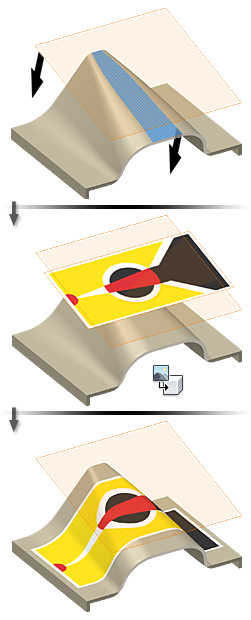

Následující obrázek ukazuje směr normály umístění náčrtu a směr normály roviny projekce dle úmluvy.

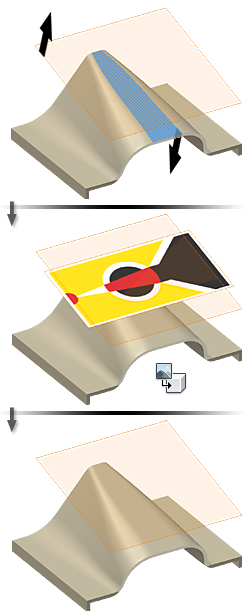

Následující obrázek ukazuje směr normály umístění náčrtu a směr normály roviny projekce v rozporu s úmluvou.
