Úprava výkresového pohledu

Ve výkresovém pohledu můžete změnit popisku, měřítko, styl zobrazení a další vlastnosti.

Tipy:

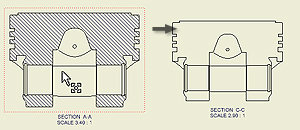

• Chcete-li přesunout pohled, klikněte a přetáhněte červený rámeček pohledu.
• Výkresový pohled můžete odstranit nebo zkopírovat a vložit do jiného listu. Klikněte pravým tlačítkem na pohled a z místní nabídky vyberte požadovanou operaci.
• Pokud chcete obnovit pracovní prvky po vytvoření pohledu, klikněte pravým tlačítkem na model v prohlížeči, a potom vyberte možnost Včetně pracovních konstrukčních prvků. V dialogu Včetně pracovních konstrukčních prvků zadejte typ pracovního prvku, který chcete obnovit ve výkresovém pohledu.
• Výchozí nastavení a hodnoty v dialogu Pohled výkresu jsou určeny platnou normou a lze je změnit pomocí Editoru stylů.

Poznámka: Pokud odstraníte pohled, který má závislý promítnutý pohled, řez, detail nebo pomocný pohled, automaticky se odstraní.

Úprava výkresového pohledu:

1. V grafickém okně nebo prohlížeči vyberte pohled.
2. Kliknutím pravým tlačítkem myši zobrazte místní nabídku a vyberte položku Upravit pohled.
3. V dialogu Pohled výkresu na kartě Komponenty změňte možnosti související s daným zdrojovým modelem.
4. Na kartě Možnosti změňte atributy referenčních dat nebo charakteristiky zobrazení.
5. Změna dodatečných voleb:
   • Vyberte měřítko pohledu a upravte identifikátor pohledu.
   • Vypněte nebo zapněte viditelnost popisku pohledu.
   • Klikněte na položku Upravit popisek pohledu a upravte popisek pohledu v dialogu Formát textu.
   • Nastavte styl zobrazení: Zobrazte nebo odstraňte skryté čáry a je-li to třeba, vyberte stínovaný pohled.
     Poznámka: Je-li vybrána možnost Měřítko ze základního nebo Styl ze základního, měřítko ani styl zobrazení nelze změnit.
6. Kliknutím na tlačítko OK zavřete dialog Výkresový pohled.

Potlačení výkresového pohledu

1. Klikněte pravým tlačítkem na prohlížeč modelu nebo v grafickém okně.
2. V nabídce vyberte možnost Potlačit.

Poznámka: Chcete-li zrušit potlačení výkresového pohledu, klikněte pravým tlačítkem na výkresový pohled v prohlížeči modelu a zrušte výběr možnosti Potlačit.

Kontrola dědičnosti řezu u podřazených pohledů

Je možné určovat, zda podřazené pohledy zdědí řez, plát, přerušený nebo částečný řez.

1. V grafickém okně nebo prohlížeči vyberte podřazený pohled.
2. Kliknutím pravým tlačítkem myši zobrazte místní nabídku a vyberte položku Upravit pohled.
3. V dialogu Výkresový pohled otevřete kartu Možnosti zobrazení a v části Dědičnost řezu zaškrtněte příslušné možnosti. Vybrané řezy budou zděděny z nadřazeného pohledu.
   Poznámka: Dostupné možnosti závisejí na typu upravovaného pohledu.
4. Kliknutím na tlačítko OK zavřete dialog Výkresový pohled.
