Konstrukce: Linie zpracování (body)

Při zpracování prvků bodů a linií oborového modelu , nezapomínejte na rozdíly mezi vrcholy a body.

• Vrchol: Součást prvku linie, jejíž souřadnice jsou uloženy v prvku linie.
• Bod: Prvek v zásadě nezávislý na liniích. Každý řádek obsahuje vrchol jako počáteční bod, ale ne nezbytně bodové prvky.

Následující funkce zvažují vztah mezi linií a bodovými prvky. Lze je použít ke zlepšení konzistence síťové geometrie, k tvorbě správných topologických vztahů nebo k úpravě nepřesností, vznikajících při měření.

Existující bod lze vložit do prvku linie a v případě potřeby rozdělit existující linii na dva prvky linie.

Existující bod lze z prvku linie extrahovat a spojit dvě existující linie do jedné.

Poznámka:

Tyto funkce jsou řízeny pouze příkazového řádku Autodesk.

Ikona	Popis
	Bod vložení použijte k přesunu existujícího bodu, který leží v rámci tolerance přesně na prvku linie.
	Funkci Extrakce bodu použijte k odebrání bodu z linie a odstraňte ji z databáze. Pokud bod leží na úsečce, je možné jej v rámci tolerance rozdělení odstranit.

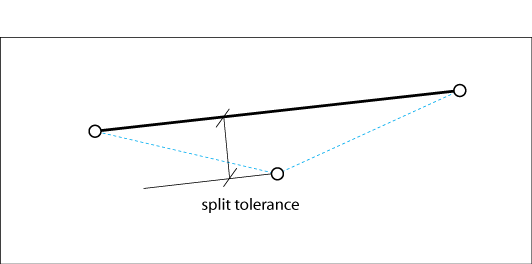

Body lze vkládat nebo extrahovat, pokud leží v rámci tolerance rozdělení.
