Lineární referenční systémy (LRS) jsou široce používané v dopravním plánování, kde souřadnicové systémy nejsou pro určování polohy komponentů dostatečné. Lineární referenční systém určí geografický prvek (například silnici, železniční trať nebo řeku) jako osu a vytvoří lineární komponenty (například ulici nebo segmenty trasy) a bodové komponenty (například pouliční lampy nebo městské uliční vybavení) ve vztahu k této ose. Každá komponenta může být popsána pomocí její vzdálenosti a odsazení od osy.
Analytikové dat používají lineární referenční systém pro správu a analyzování komponent a událostí, které se vyskytují u lineárních prvků. Například geometrii LRS lze použít k analýze stavu silnice, světel, kilometrovníků, značek, silničního provozu, nehod, atd.
Váš správce určuje třídy prvků pro každou součást LRS, například osu, segment, komponentu, trasu a segment trasy, pomocí aplikace Infrastructure Administrator. Jakmile otevřete projekt, který byl nastaven k používání LRS, můžete vytvořit prvky a přiřadit je k lineárnímu referenčnímu systému.
V lineárním referenčním systému můžete vytvořit libovolný prvek pomocí standardních příkazů pro vytváření (Správce zobrazení, Správce dokumentů, Prohlížeč elektrických prvků , pomocí formulářů, atd.). Později lze prvky přiřadit do LRS pomocí formulářů tříd prvků. Účinky úprav nebo odstranění lineárních segmentů závisí na možnostech, které jste nastavili pro lineární referenční systém.
Prvky lineárního referenčního systému
Osa

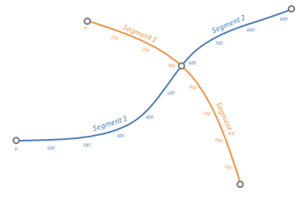

Osa je lineární reference, která může mít komponenty, které jsou k ní přiřazeny a může mít trasy, které jsou na ní definované. Měřítka jsou definována na základě osy. V praxi je osa obvykle osa trasy nebo trasa. Model LRS může představovat síť, která obsahuje více os.
Segment

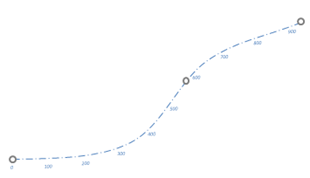

Segment je prvek čáry, který definuje geometrii a měřítko osy. Může být nakonfigurován tak, aby používal určitý prvek čáry v určitém modelu LRS.
Trasa

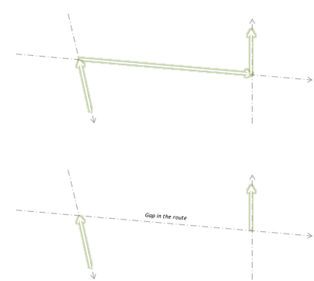

Trasa je logicky definovaný prvek čáry, který může protínat více os. Trasy nejsou nezbytně geometricky propojeny a mohou obsahovat mezery. V praxi může být trasou autobusová trasa, nejkratší trasa ze zdrojového do cílového umístění, atd.
Segment trasy
Segment trasy je podobný jako segment osy, ale je součástí trasy (ne osy). Odkazuje na segment osy nebo na jeho součást. Působí jako komponent čáry závislý na umístění.
Odsazení

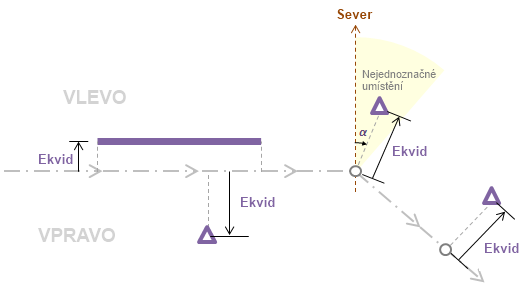

Odsazení je kolmá vzdálenost bodu od osy. Obsahuje následující komponenty:
- Strana: Levá/pravá strana je definována ve směru osy. V systému je strana znázorněna značkou hodnoty vzdálenosti. Můžete určit, zda kladná hodnota označuje levou nebo pravou stranu.
- Odsazení: Odsazení od referenčního bodu měření ke komponentě. Je to vždy kolmá vzdálenost od osy s výjimkou určení směru, kdy je komponenta v nejednoznačném umístění. Poznámka: Nejednoznačné umístění je oblast rohu, ve kterém je bod ve středu. K provedení tohoto scénáře používá LRS azimut nejbližšího bodu ke komponentě kromě odsazení a naměřených hodnot.
- Směr (označení A na obrázku): Směr se používá k vyhledání komponenty pouze tehdy, když je komponenta v nejednoznačném umístění. Pro obecné případy je směr NEÚČINNÝ.
Komponenty
Komponenta je prvek přiřazený k ose a lze ji umístit pomocí lineárního referenčního měřítka a odsazení. Bodové komponenty patří do tříd bodových prvků. Čárové komponenty patří do tříd prvků polylinií.
Existují tři typy komponent:

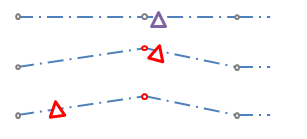

- Statické komponenty mají pevné geografické umístění a nepohybují se podél osy.
- Komponenty závislé na umístění lze umístit do pevného geografického umístění podél osy.
- Komponenty závislé na měřítku lze umístit pomocí pevných hodnot měřítka podél osy.
Otočení komponenty
Existují dva typy otočení komponenty:
- Komponenty s typem relativního otočení se automaticky otáčejí tak, aby byly vyrovnány s osou, když se geometrie základních segmentů změní.
- Komponenty s typem absolutního otočení zachovávají svou orientaci, když se geometrie základních segmentů změní.
