Kromě šablon oborových modelů používaných k tvorbě výkresů oborových modelů , jsou to šablony prvků, které sestávají z několika prvků oborových modelů s předem definovanou geometrií, atributy, popisky a vnitřní konektivitou.
Šablony prvků použijte k vytvoření skupiny prvků, které lze vkládat a používat podle potřeby. Například použijte šablonu prvku k tvorbě transformátorů, kompatibilní jednotky, trafostanice nebo příčných řezů. Šablony lze také definovat u typů vybavení, které se liší v hodnotách atributů (referenční záznamy).
Přiřaďte prvek šablony do třídy prvků. Po definici šablony, je nutné vybrat alespoň jeden prvek třídy prvků, ke kterým přiřadíte tuto šablonu. Pokud oborový model obsahuje úlohu s podporou tříd prvků, musí být Skupina prvků a Prvek skupiny prvků v šabloně v dané úloze aktivován. Všechny ostatní šablony tříd prvků nesmí být u úlohy aktivovány. Také musí být přidány do šablony úlohy.
Seskupování prvků v šablonách
Pokud seskupíte prvky šablon, lze přesunovat nebo otáčet uspořádání prvků jako jednu entitu. Při tvorbě instance však nelze přesunout komponenty odděleně. Toto chování se řídí pravidlem prvku Aktualizace instancí šablony ve třídách prvků, které jsou součástí šablony.

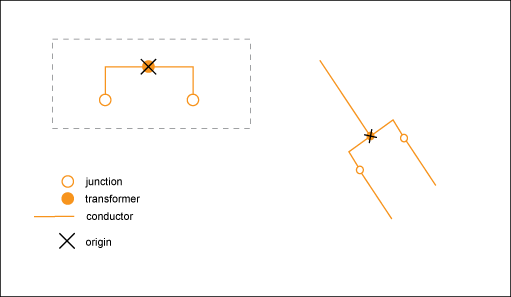

Příklad– Tato šablona uspořádání elektrických prvků se skládá z transformátoru, dvou spojů, a dvou vodičů. Pomocí této šablony, lze vytvořit instance pěti objektů a použít jejich atributy a možnosti spojení pomocí jednoho kliknutí myši. Šablona je seskupena: lze ji umístit a přesunout jako jednu entitu. Poté lze pokračovat, v digitalizaci vodičů.

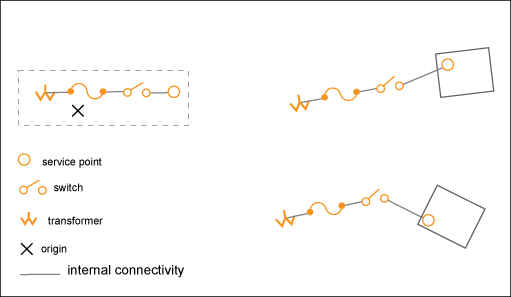

Příklad– Tuto šablonu uspořádání elektrických prvků lze použít v obytných plochách k vytvoření spojení s body služby. V obytných plochách, jsou služby bodů obvykle spojeny s transformátorem pomocí uspořádání stejných funkcí. Šablony urychlují v této situaci získání dat. Toto uspořádání prvků není seskupeno: Lze vytvořit instanci šablony a potom přesunout každý servisní bod samostatně do přesného umístění bez přesunutí jiných prvků.
Záznamy reference šablon
Pokud vyberete prvky, které chcete zahrnout do šablony, budou hodnoty atributů všech prvků uloženy jako referenční záznamy. Ve výchozím nastavení jsou referenční záznamy pojmenovány <název třídy prvků> _ <číslo>. V dialogu Tvorba šablony , lze nahradit referenční záznam existujícím referenčním záznamem. V nastavení Tvorby šablony, lze vybrat Veřejný referenční záznam, který má být použit při konkretizaci šablony. (Je nutné zvolit veřejný referenční záznam, protože šablony jsou dostupné všem uživatelům.)
