Cvičení 1: Vytvoření mapy

Pomocí standardní šablony vytvořte mapový soubor. Přiřazení souřadnicového systému Všechna data přidaná do mapy se převedou do daného souřadnicového systému.

Výukové video

Kliknutím na šipku na obrázku zobrazíte postup nastavení systému souřadnic v mapě. Kroky tohoto postupu jsou uvedeny pod videofilmy.

Vytvoření mapy

1. Před spuštěním výukového programu si projděte část Příprava na výukové soubory.

   Pokud nebyla stažena vzorová data tohoto výukového programu, prohlédněte si video.

2. Z pracovní plochy nebo z nabídky Start spusťte aplikaci AutoCAD Map 3D (není-li již spuštěná).
3. Klikněte na tlačítko a příkazy Nový Výkres.
4. V dialogu Vybrat šablonu zvolte map2d.dwt a klikněte na tlačítko Otevřít.

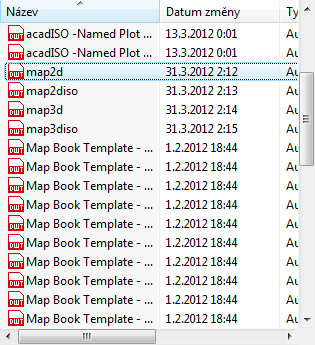

   Vyberte soubor map2d.dwt

   Tento soubor je šablona AutoCAD, která je určena pro práci s dvourozměrnými mapami v aplikaci AutoCAD Map 3D.

5. Určete souřadnicový systém pro vaši mapu.
   • Klikněte na kartu Nastavení mapypanel Souřadnicový systémPřiřadit.
   • V dialogu Souřadnicový systém – přiřazení u položky Kategorie, vyberte položku „USA, California“.
   • Posuňte se dolů a vyberte položku CA-I.
   • Klikněte na příkaz Přiřadit.

Chcete-li pokračovat v tomto výukovém programu, přejděte k části Cvičení 2: Připojení dat a přidání dat do mapy pomocí funkce.
