Když tvoříte objekt, například čáru nebo oblouk, můžete určit bod zadáním azimutu a vzdálenosti od jiného bodu. Azimut je úhel ve směru hodinových ručiček od severního (nebo jižního) poledníku.

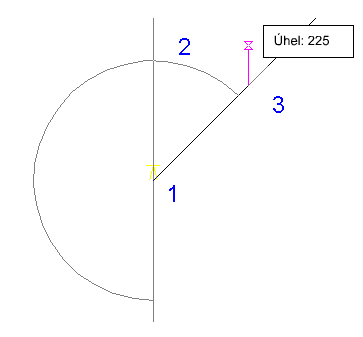

Vyberte počáteční bod (1). Následně zadejte azimutální úhel (2) a vzdálenost k počátečnímu bodu (3).
Jak určit bod pomocí azimutu a vzdálenosti
-
Klikněte na
.
- Chcete-li používat funkci Azimut/Vzdálenosttransparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
- V dialogu Zadání COGO vyberte funkci Azimut/vzdálenost.
- Jako první bod objektu, určete počáteční bod měření. Pro další bod objektu je předchozí bod objektu, který jste určili, počátečním bodem. Klikněte na tlačítko
a vyberte na mapě bod. - Zadejte azimut, což je úhel ve směru pohybu hodinových ručiček mezi severním (nebo jižním) poledníkem a čárou v novém směru. Klikněte na tlačítko
a určete na mapě úhel. Úhel zadejte v aktuálně nastavených úhlových jednotkách, například 45.1111, nebo jednotkách zaměření, například N 45d3'55" E.
- Zadejte vzdálenost mezi počátečním a novým bodem. Klikněte na tlačítko
a vyberte na mapě vzdálenost. - Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout. Poznámka:
Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledek v dialogu Zadání COGO zadat hodnotu výšky.
- Klikněte na položku Vytvořit bod.
