Určení bodu pomocí vzdálenosti od dvou bodů

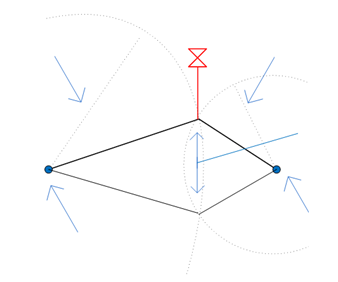

Příkaz Vzdálenost/Vzdálenost umožňuje vypočítat nový bod pomocí dvou bodů a dvou vzdáleností k novému bodu.

Vyberte první bod a vzdálenost, potom druhý bod a vzdálenost. Vyberte jeden ze dvou průsečíků, ve kterém se má vytvořit nový bod.

Určení bodu pomocí vzdáleností od dvou existujících bodů

1. Klikněte na kartu Výchozípanel Kreslitrozevírací seznam COGOVstup COGO.
   • Chcete-li používat funkci Vzdálenost/Vzdálenosttransparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
2. V dialogu Vstup COGO vyberte funkci Vzdálenost/Vzdálenost.
3. Zadejte souřadnice prvního bodu nebo klikněte na tlačítko a vyberte bod na mapě nebo v Tabulce dat.
4. Určete vzdálenost od prvního bodu. Klikněte na tlačítko a určete vzdálenost na mapě.
5. Zopakujte body 3–5 pro druhý bod a vzdálenost.
6. Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout. Pokud pro zadané hodnoty neexistuje průsečík, bude položka Výsledek šedá s nápisem „Nebyl nalezen žádný průsečík!“
   Poznámka:

   Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledek v dialogu Vstup COGO zadat hodnotu výšky.

7. Vyberte požadovaný průsečík a klikněte na tlačítko Vytvořit bod.
