Bod lze určit pomocí vzdálenosti a odsazení od existující čáry. Vyberete čáru, zadáte vzdálenost od počátečního bodu a odsazení na libovolnou stranu čáry.
Vyberte čáru, vzdálenost od počátečního bodu čáry a vzdálenost odsazení.

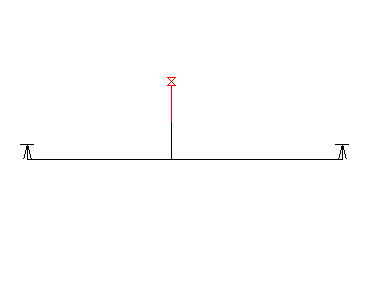

Určení bodu pomocí vzdálenosti a odsazení od čáry
-
Klikněte na
.
- Chcete-li používat funkci Ortogonální/Odsazenítransparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
- V dialogu Vstup COGO vyberte funkci Ortogonální/Odsazení.
- Zadejte souřadnice počátečního a koncového bodu čáry nebo klikněte na tlačítko
a vyberte čáru na mapě. - Zadejte vzdálenost od počátečního bodu nebo klikněte na tlačítko
a určete vzdálenost na mapě. - Zopakujte body 3–4 pro druhý bod a vzdálenost.
- Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout. Poznámka:
Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledek v dialogu Zadání COGO zadat hodnotu výšky.
- Klikněte na položku Vytvořit bod.
Příkaz Ortogonální/Odsazení nefunguje jako transparentní příkaz. Lze jej spustit pouze z dialogu Vstup COGO.
