Když tvoříte objekt, například čáru nebo oblouk, můžete určit bod zadáním úhlové odchylky a vzdálenosti od jiného bodu.

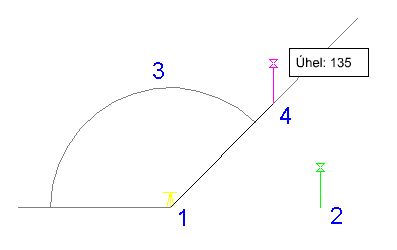

Vyberte čáru, od které budete úhlovou odchylku měřit. Zvolte buď existující čáru na výkrese, nebo zadejte počáteční a koncový bod (1 a 2) čáry. Následně zadejte úhlovou odchylku (3) a vzdálenost k počátečnímu bodu (4).
Jak určit bod pomocí úhlové odchylky a vzdálenosti
-
Klikněte na
.
- Chcete-li používat funkci Odklonění/Vzdálenosttransparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
- V dialogu Vstup COGO vyberte funkci Odklonění/Vzdálenost.
- Určete čáru, kterou použijete k měření úhlu. Klikněte na tlačítko
a vyberte na mapě čáru. - Jako první bod objektu určete počáteční a koncový bod čáry, nebo vyberte existující čáru ve výkresu.
- Jako další bod objektu určete jen koncový bod čáry. Předchozí bod objektu je počátečním bodem čáry.
- Zadejte úhlovou odchylku mezi určenou čárou a čárou nového směru. Klikněte na tlačítko
a určete na mapě úhel. Použijte aktuálně nastavené úhlové jednotky, například 45.1111, nebo jednotky zaměření, například N 45d3'55" E.
- Zadejte vzdálenost od počátečního bodu. Klikněte na tlačítko
a vyberte na mapě vzdálenost. - Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout. Poznámka:
Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledek v dialogu Zadání COGO zadat hodnotu výšky.
- Klikněte na položku Vytvořit bod.
