Použití úhlu a vzdálenosti k určení bodu

Když tvoříte objekt, například čáru nebo oblouk, můžete určit bod zadáním úhlu a vzdálenosti od jiného bodu.

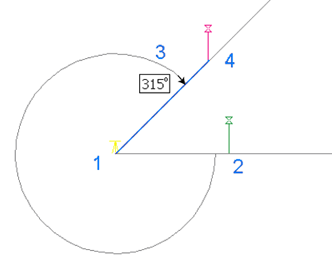

Vyberte čáru, od které budete měřit úhel. Zvolte existující čáru ve výkresu nebo zadejte počáteční a koncový bod (1 a 2) čáry. Potom zadejte úhel (3) a vzdálenost k počátečnímu bodu (4).

Jak zadat bod pomocí úhlu a vzdálenosti

  1. Klikněte na kartu Výchozípanel Kreslitrozevírací seznam COGOZadání COGO.
    • Chcete-li používat funkci Úhel/Vzdálenost transparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
  2. dialogu Zadání COGO vyberte funkci Úhel/Vzdálenost.
  3. Určete čáru, kterou použijete k měření úhlu. Klikněte na tlačítko a vyberte na mapě čáru.
    • Jako první bod objektu určete počáteční a koncový bod čáry, nebo vyberte existující čáru ve výkresu.
    • Jako další bod objektu určete jen koncový bod čáry. Předchozí bod objektu je počátečním bodem čáry.
  4. Zadejte úhel mezi vybranou čárou a čárou, která určuje nový bod. Klikněte na tlačítko a vyberte na mapě úhel.
  5. Zadejte vzdálenost mezi počátečním a novým bodem. Klikněte na tlačítko a vyberte na mapě vzdálenost.
  6. Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout.
    Poznámka:

    Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledekdialogu Zadání COGO zadat hodnotu výšky.

  7. Klikněte na položku Vytvořit bod.
