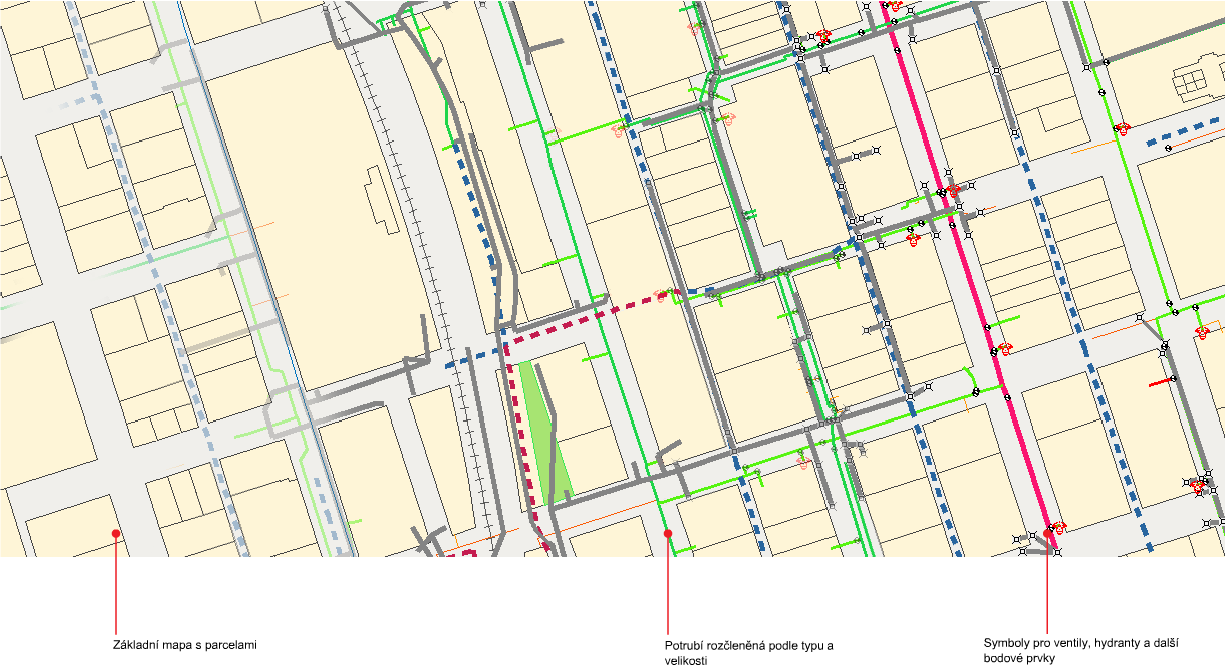

Tato mapa vodovodního systému je vytvořena z prvků uložených v sadě souborů SDF.
Zdrojem prvku může být databáze (například Oracle, ArcSDE, SQL Server nebo MySQL), souborový zdroj prvku (například SDF nebo SHP), webový server (například WFS) nebo tabulka s daty geometrie prvku (například Microsoft Access).
Když se připojíte ke zdroji prvku, vyberte typy prvků, které se mají zahrnout do mapy. Každý typ prvku se označuje jako třída prvku . Aplikace AutoCAD Map 3D zobrazuje všechny prvky vybraných tříd prvků v mapě a každá třída prvku se stává hladinou ve Správci zobrazení. Například třída prvku Silnice obsahuje jednotlivé ulice a ve Správci zobrazení se zobrazí v hladině Silnice. Na tuto hladinu můžete použít jeden styl a všechny ulice v hladině budou používat stejný styl.
Schéma je definice více tříd prvků a vztahů mezi nimi. Určuje kritéria, která musí jednotlivý prvek splňovat, aby mohl být členem určité třídy prvků. Pro některé zdroje prvků můžete přidat a upravit schéma a jeho třídy prvku a vlastnosti. Další informace o úpravě schémat naleznete v části Schémata.
U úložišť dat, která podporují třídy prvků s více geometriemi (Oracle, ArcSDE, WFS, SDF, PostGIS, MySQL, SQL Server Spatial, SQLite a SQL Server), lze určit, které geometrie chcete přidat do mapy u každé třídy prvků.
Chcete-li se připojit přímo ke zdroji dat a pracovat v jejich původním formátu, použijte FDO . U každého typu zdroje je určen vlastní poskytovatel FDO a každý poskytovatel má jiné možnosti.
Například Oracle a ArcSDE podporují zamykání na úrovni Když prvekvydáte, ostatní uživatelé jej nebudou moci upravovat, i když mohou zobrazit vaše úpravy a upravovat ostatní prvky ve zdroji prvku. Databáze Oracle a ArcSDE podporují také trvalé uzamknutí, takže objekt zůstane zamčený, dokud jej nezařadíte zpět.
Na druhou stranu zdroje prvku SHP podporují uzamknutí na úrovni souboru. Při vydání prvku se uzamkne celý soubor SHP. Ostatní uživatelé nemohou upravovat prvky v tomto souboru, dokud mapu neuzavřete a neuvolníte tak uzamknutí (i když jsou právě soubory vydané). Zkontrolujte, že před uzavřením mapy zařadíte vaše změny.
Správa verzí umožňuje ukládání a sledování sady prostorových dat podle data vytvoření, data změny atd. Správu verzí nepodporuje každý poskytovatel FDO.
