Použití směrníku a vzdálenosti k určení bodu

Když tvoříte objekt, například čáru nebo oblouk, můžete určit bod zadáním směrníku a vzdálenosti od jiného bodu.

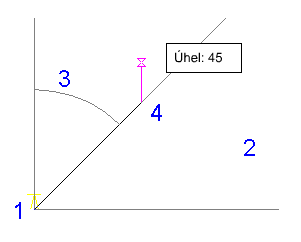

Vyberte počáteční bod (1) a kvadrant (2). Následně zadejte úhel směrníku (3) a vzdálenost k počátečnímu bodu (4).

Jak určit bod pomocí směrníku a vzdálenosti

1. Klikněte na kartu Výchozípanel Kreslitrozevírací seznam COGOVstup COGO.
   • Chcete-li používat funkci Směrník/Vzdálenost transparentně, spusťte příkaz, například KŘIVKA nebo OBLOUK a na příkazovém řádku zadejte příkaz ‘mapcogo.
2. V dialogu Vstup COGO vyberte funkci Směrník/Vzdálenost.
3. Jako první bod objektu, určete počáteční bod. Pro další bod objektu je předchozí bod objektu počátečním bodem. Klikněte na tlačítko a vyberte na mapě bod.
4. Zadejte kvadrant (SV, JV, JZ, SZ). Pokud zadáváte jednotky zaměření, bude zadávání kvadrantu vypnuté.
5. Zadejte úhel. Klikněte na tlačítko a určete na mapě úhel.

   Použijte aktuálně nastavené úhlové jednotky, například 45.1111, nebo jednotky zaměření, například N 45d3'55" E.

6. Zadejte vzdálenost od počátečního bodu. Klikněte na tlačítko a vyberte na mapě vzdálenost.
7. Klikněte na tlačítko Vypočítat. Aplikace AutoCAD Map 3D vypočítá nový bod a zobrazí jeho náhled v mapě. Kliknutím na tlačítko Posun pohledu můžete zobrazení nového bodu posunout.
   Poznámka:

   Pokud zapnete možnostVýzva pro zadání dat 3D v dialogu Nastavení souřadnicové geometrie, lze v části Výsledek v dialogu Zadání COGO zadat hodnotu výšky.

8. Klikněte na položku Vytvořit bod.
