Pracovní postup automatizuje sadu aktivit. Můžete změnit existující pracovní postup nebo vytvořit zcela nový.
Úpravy pracovního postupu
- V pracovním prostoruPlánování a analýza klikněte na
. Vyberte pracovní postup z rozevíracího seznamu. Pokud požadovaný pracovní postup v seznamu není, klikněte na položku Otevřít pracovní postup ze souboru v dolní části seznamu. Po otevření pracovního postupu je vyberte v seznamu.
- V pracovním prostoruPlánování a analýza klikněte na .
- V nástroji Návrhář pracovních postupů lze podle potřeby provádět posun nebo transfokaci.
- Pokud je to nutné, rozbalte upravovanou aktivitu.
Pokud chcete například změnit nastavení aktivit v paralelní aktivitě na prvním místě pracovního postupu, klikněte na znaménko plus. Paralelní aktivita obsahuje aktivity pro třídy prvků, které jsou porovnávány v pracovním postupu Překrytí, a vytvoří hladiny Správy zobrazení pro tyto třídy prvků.
Poznámka: Pokud chcete nastavit parametry pro některé pomocné aktivity (For Each, If/Else a While), klikněte na možnosti
na panelu nástrojů Návrh pracovního postupu. Na zobrazené paletě Vlastnosti klikněte na buňku parametru, který chcete nastavit. Kliknutím na zobrazené tlačítko pro procházení můžete vybrat parametry v seznamu, je-li k dispozici. - Jestliže chcete nastavit parametry pro aktivitu, proveďte jeden z následujících úkonů:
- Poklikejte na pole aktivity.
- Klikněte na tlačítko
. - Klikněte pravým tlačítkem na aktivitu a klikněte na příkaz Nastavit parametry.
Informace o dostupných aktivitách a jejich parametrech naleznete v části Vstupní dialogy aktivity pracovních postupů. Výukový program k pracovním postupům naleznete v části Lekce 5: Úprava předdefinovaného pracovního postupu.
- Jestliže chcete svázat aktivitu s výstupem předchozí aktivity z editoru zadání, postupujte následujícím způsobem:

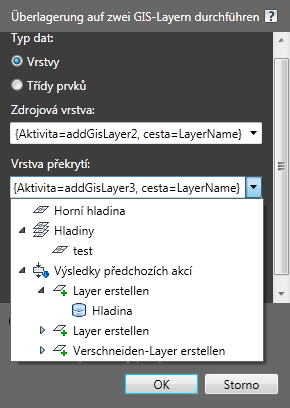

- V dialogu pro zadání aktivity klikněte na šipku dolů vedle parametru, který chcete svázat.
- Pod položkou Výsledky předchozích akcí klikněte na vlastnost, kterou chcete svázat.
Jestliže chcete použít hladinu vytvořenou předchozí aktivitou, vyberte ji v seznamu pod položkou Výsledky předchozích akcí.
Poznámka:Pro přidání aktivity a její automatické svázání s předcházející aktivitou existuje kratší postup. Klikněte pravým tlačítkem na aktivitu a klikněte na aktivitu, kterou chcete přidat. Klikněte například pravým tlačítkem na aktivitu Překrytí a klikněte na možnost Přidat hladinu prvku, tím vytvoříte novou hladinu Správce zobrazení, ve které je uložen výstup operace Překrytí.
- Můžete také provést některý z následujících úkonů:
- Pokud chcete přidat další aktivitu, přetáhněte ji z panelu Aktivity na požadovanou pozici v diagramu pracovního postupu nebo klikněte pravým tlačítkem na aktivitu předcházející nové aktivitě.
Při kliknutí pravým tlačítkem se zobrazí seznam s aktivitami, které by logicky následovaly po aktuální aktivitě. Pokud tímto způsobem přidáte aktivitu, můžete ji automaticky svázat s aktivitou, na kterou jste kliknuli pravým tlačítkem myši. Klikněte například pravým tlačítkem na aktivitu Překrytí a klikněte na možnost Přidat hladinu prvku, tím vytvoříte novou hladinu Správce zobrazení, ve které je uložen výstup operace Překrytí.
- Pokud chcete aktivitu odstranit, klikněte na tlačítko
v jejím poli. - Jestliže chcete zapnout nebo vypnout výzvu při spuštění aktivity, klikněte na tlačítko
v jejím poli. Když je výzva zapnutá, musí každý uživatel spouštějící tento pracovní postup zadat pro tuto aktivitu údaje. Například osoba, která spustila pracovní postup, musí zadat informace o připojení úložiště dat pro aktivitu Připojit k úložišti dat.
- Chcete-li aktivitu vypnout nebo zapnout, klikněte na tlačítko
v jejím poli. Pro vyřešení problémů s pracovním postupem dočasně aktivitu vypněte. Pokud si nejste jisti, která aktivita problém způsobuje, vypínejte je postupně při spuštění pracovního postupu. Tím zjistíte, kde je problém.
- Zrušení nebo vrácení změn zpět během relace úprav můžete provést pomocí funkce
.
- Pokud chcete přidat další aktivitu, přetáhněte ji z panelu Aktivity na požadovanou pozici v diagramu pracovního postupu nebo klikněte pravým tlačítkem na aktivitu předcházející nové aktivitě.
- Změny v pracovním postupu uložíte kliknutím na tlačítko
v horní části okna Návrhu pracovního postupu. Chcete-li uložit změněný pracovní postup jako nový, klikněte na tlačítko
. Pracovní postupy uložené ve formátu aplikace AutoCAD Map 3D 2015 nelze otevřít v aplikaci AutoCAD Map 3D 2010. Jestliže chcete pracovní postup použít v aplikaci AutoCAD Map 3D 2010, ujistěte se, že pracovní postup obsahuje pouze aktivity podporované v této verzi. Potom použijte příkaz Uložit jako a změňte hodnotu v poli Typ souboru na Soubor pracovního postupu Map 3D 2010. Pokud chcete zachovat formát verze, je nutné při každém uložení pracovního postupu použít možnost Uložit jako verze 2010.
- Kliknutím na tlačítko
spustíte pracovní postup z Návrhu pracovního postupu, který ověří aktivity. Při úspěšném provedení aktivit se u nich zobrazí zelené zaškrtnutí. Jestliže se zobrazí vykřičník místo zaškrtnutí, nejsou pro aktivitu zadány hodnoty parametru. Kliknutím na vykřičník zjistíte chybějící hodnoty a můžete problém odstranit. Pokud se místo zaškrtnutí zobrazí červená značka X, aktivita selhala.
Kliknutím na odkaz na stav v oblasti Stav pracovního postupu (v dolní části okna Návrh pracovního postupu) zobrazíte protokol.
V okně protokolu vyhledejte řádek aktivity, která selhala. Ve sloupci s popisem je chyba popsána.
- Můžete také kliknout na tlačítko
a pracovní postup vytisknout.
Tvorba pracovního postupu
- V pracovním prostoruPlánování a analýza, klikněte na .
- Chcete-li vytvořit pracovní postup používající více datových spojení, přidejte paralelní aktivitu.
- V nástroji Návrhář pracovních postupů klikněte na záhlaví panelu Systém na pravé straně okna.
- Přetáhněte paralelní aktivitu do oblasti diagramu v Návrhu pracovního postupu (kde je zobrazena zpráva Sem přetáhněte aktivity aplikace Map.).
Pro jednotlivá připojení použijte samostatnou posloupnou aktivitu. Ve výchozím nastavení obsahuje paralelní aktivita dvě posloupné aktivity. Pokud jich potřebujete více, přetáhněte je do paralelní aktivity.
- Pro každé připojení přetáhněte aktivitu Připojit k úložišti dat do posloupné aktivity.
- Jestliže chcete vytvořit hladinu pro tato připojení, použijte aktivitu Přidat hladinu prvku. Přetáhněte tuto aktivitu hned pod aktivitu Připojit k úložišti dat (v rámci posloupné aktivity pro toto připojení).
- Chcete-li vytvořit pracovní postup používající jedno úložiště dat, proveďte následující úkony:
- Přetáhněte aktivitu Připojit k úložišti dat do diagramu v nástroji Návrh pracovního postupu (kde je zobrazen textAktivity mapy umístit přetáhnutím sem).
- Hladinu pro připojení můžete také vytvořit přetáhnutím aktivity Vytvořit hladinu prvku pod tuto aktivitu.
- Přidejte další požadované aktivity.
Informace o dostupných aktivitách a jejich parametrech naleznete v části Vstupní dialogy aktivity pracovních postupů. Výukový program k pracovním postupům naleznete v části Lekce 5: Úprava předdefinovaného pracovního postupu.
Poznámka: Pokud chcete nastavit parametry pro některé pomocné aktivity (For Each, If/Else a While), klikněte na možnosti na panelu nástrojů Návrh pracovního postupu. Na zobrazené paletě Vlastnosti klikněte na buňku parametru, který chcete nastavit. Kliknutím na zobrazené tlačítko pro procházení můžete vybrat parametry v seznamu, je-li k dispozici. - Pracovní postup uložíte kliknutím na tlačítko v horní části okna Návrhu pracovního postupu.
Pracovní postupy uložené ve formátu aplikace AutoCAD Map 3D 2015 nelze otevřít v aplikaci AutoCAD Map 3D 2010. Jestliže chcete pracovní postup použít v aplikaci AutoCAD Map 3D 2010, ujistěte se, že pracovní postup obsahuje pouze aktivity podporované v této verzi. Potom použijte příkaz Uložit jako a změňte hodnotu v poli Typ souboru na Soubor pracovního postupu Map 3D 2010. Pokud chcete zachovat formát verze, je nutné při každém uložení pracovního postupu použít možnost Uložit jako verze 2010.
- Kliknutím na tlačítko spustíte pracovní postup z Návrhu pracovního postupu, který ověří aktivity.
Při úspěšném provedení aktivit se u nich zobrazí zelené zaškrtnutí. Jestliže se zobrazí vykřičník místo zaškrtnutí, není pro aktivitu zadán parametr. Pokud se zobrazí červená značka X, aktivita selhala. Kliknutím na odkaz v oblasti Stav pracovního postupu (v dolní části okna Návrh pracovního postupu) zobrazíte protokol.
- Můžete také kliknout na tlačítko a pracovní postup vytisknout.
