Klasifikace objektu pomáhá organizovat a vybrat objekty ve výkresech.
Pomocí klasifikace objektu můžete uspořádat objekty ve výkresu podle skutečných vlastností, které reprezentují, například silnice nebo průlezy. Vytvoříte-li objekt pomocí klasifikace objektu, objekt bude mít automaticky přiřazeny vlastnosti a hodnoty podle klasifikace objektu. Navíc můžete snadno najít nebo vybrat všechny objekty v třídě objektu.
Nastavení klasifikace objektu
- Začnete určením standardních objektů, které používáte v organizaci. Jestliže se například vaše organizace zabývá tvorbou cestovních map, je možné vytvořit sadu standardních objektů pro cestovní mapy, například hlavní a vedlejší silnice.
- Určete sadu vlastností a data každého typu standardního objektu. Pro každý definujte třídu objektu určující vlastnosti a data příslušného typu objektu. Všechny definice třídy objektu jsou uloženy v definičním souboru třídy objektu.
Můžete například definovat, aby byly všechny objekty hlavních silnic tvořeny křivkou, kresleny tlustými čarami, nacházely se v hladině Hlavní silnice a byla s nimi asociována objektová data tvořená hodnotami omezení rychlosti a počtem jízdních pruhů. Objekty vedlejších silnic mohou být podobně uloženy v hladině Vedlejší silnice, kresleny tenkými čarami a mohou obsahovat informace o povrchu.
- Pomocí definice třídy objektu vytvořte objekty s přiřazenou standardní množinou vlastností a dat.
Jestliže například pomocí příkazu Vytvořit klasifikovaný objekt vytvoříte objekt Hlavní silnice, automaticky se vytvoří s křivkou, tlustou čarou, bude v hladině Hlavní silnice a s objektovými daty, obsahujícími hodnoty omezení rychlosti a počtu pruhů. Když vytvoříte druhou cestu, bude v hladině Secondary Roads, tenkou čarou a jinými hodnotami typu povrchu a počtem pruhů.

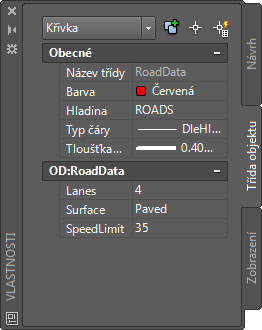

Když vyberete objekt vytvořený pomocí klasifikace objektu, vlastnosti přiřazené k třídě objektu jsou zobrazeny na kartě Třída objektu na paletě Vlastnosti. Jestliže například vyberete cestu, na paletě Vlastnosti se zobrazí hladina, tloušťka čáry, typ povrchu a počet pruhů. Upravte hodnoty zadáním nových hodnot v okně.
Jestliže vyberete silnici ve výkresu, na kartě Třída objektu se zobrazí všechny vlastnosti spojené s třídou objektu Silnice. Hodnotu můžete upravit kliknutím do textového pole a výběrem položky v seznamu.
