Tyto příklady popisují rodiny od jednoduchých až po složité. V těchto případech se dozvíte, jak lze vytvářet rodiny odpovídající potřebám návrhu.
U každé vzorové rodiny klikněte na název rodiny RFA a stáhněte soubor rodiny. Potom můžete prozkoumat rodinu, abyste viděli, jak je definována a jak funguje.
Rodina jednoduchých profilů

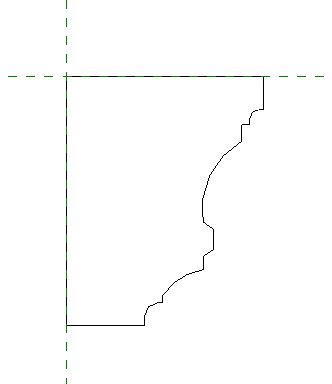

V tomto profilu je znázorněn příklad jednoduchého 2D uzavřeného tvaru. Po načtení rodiny do projektu můžete vybrat tento profil lišty a použít jej, kdekoli bude profil přiřazen, například u přídavku stěny nebo v modelu na místě s tažením.
Tato rodina profilů neobsahuje žádné vazby. Tvar je statický a rodina obsahuje pouze jeden typ.

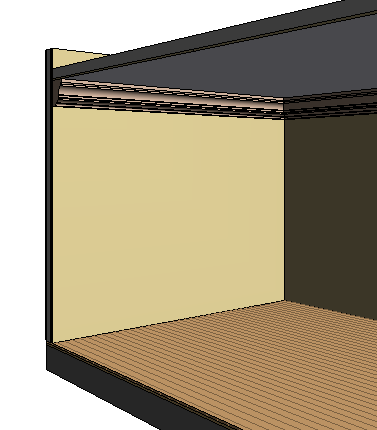

Profil lišty použitý pro přídavek stěny
Rodina komponent detailů

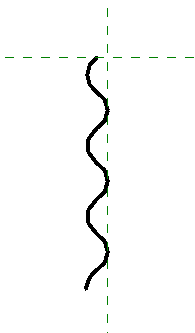

Rodiny komponent detailů jsou 2D rodiny použité v detailním pohledu k rozšíření nebo nahrazení geometrie modelu projektu. Vzorová rodina Corrugated_Metal představuje část ohýbaného obvodového materiálu. Rodina se skládá z obloukových segmentů bez jakékoli vazby pro řízení geometrie.
Parametry rodiny obsahují informace klíčové poznámky. Pokud použijete klíčové poznámky při vkládání poznámek do projektu, klíčová poznámka je vyřešena při umístění popisku klíčové poznámky v pohledu.
Pokud potřebujete umístit prvek detailu vícekrát vedle sebe, můžete použít k vytvoření opakovaného detailu podobnou rodinu komponent detailů.

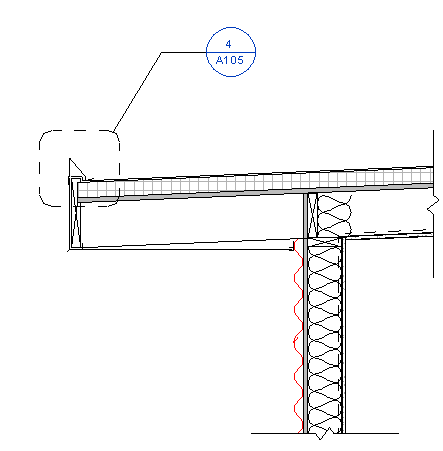

Žlábkovaný kov znázorněný v detailním pohledu
Rodina dvou výběrů pro výpočet vzdálenosti k nouzovému východu

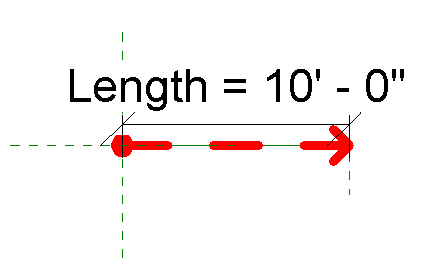

Tato rodina čar pohybu je příkladem obecné rodiny dvou výběrů. Čáru pohybu umístíte výběrem dvou bodů. Geometrie je pak umístěna podél čáry dvou vybraných bodů.
Tato rodina je navržena k výpočtu existující vzdálenosti k nouzovému východu. V pohledu umístěte řadu těchto prvků podél trasy k nouzovému východu, které budou představovat trajektorii pohybu. Rodina obsahuje sdílené parametry vzdálenosti k nouzovému východu a ID trajektorie, kterou lze použít ve spojení s popisky a výkazy pro výpočet vzdálenosti všech segmentů čáry pohybu na trajektorii k nouzovému východu.
Rodina také obsahuje parametry viditelnosti k řízení viditelnosti tečky na začátku trajektorie a šipky na konci. Ovládací prvky viditelnosti umožňují umístění konců více segmentů tak, aby se zdály být jednou spojitou trajektorií.

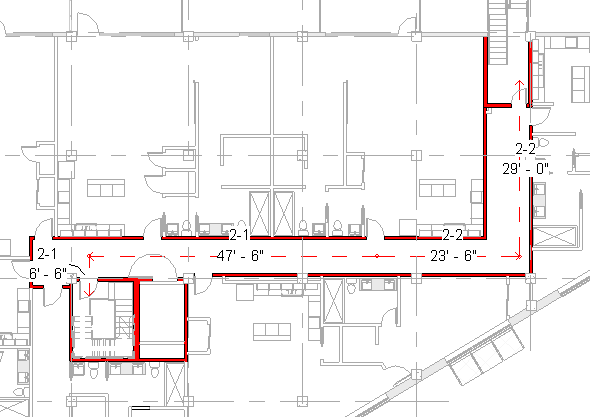

Plán úniku při ohrožení
Rodina štítků popisků
Rodina Exiting_Tag.rfa rodina se používá ve spojení s rodinou Travel_Line.rfa. Rodina popisků se skládá ze dvou štítků, které obsahují hodnoty sdíleného parametru vzdálenosti pohybu a ID čáry trajektorie, která je opatřena popiskem.
Rozšířená rodina s vazbami a vnořenými prvky

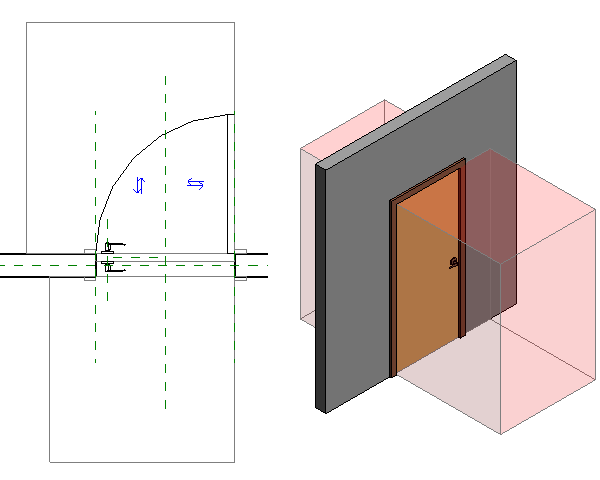

Pomocí této vzorové rodiny dveří se provedou změny u existující rodiny dveří. Vůle dveří jsou vytvořeny pomocí symbolických čar, vysunutí a vazeb. Přidána je dveřní klika.
Aby se zajistila vůle dveří, jsou do rovinného zobrazení dveří umístěny symbolické čáry. Další symbolické čáry představují vůli a požadavky na přístupnost dveří ve Spojených státech. Čáry jsou zavazbeny ke geometrii dveří a při změně velikosti dveří se v závislosti na nové velikosti dveří upraví vůle.
Symbolické čáry využívají styl Neviditelné a při umísťování dveří v projektu se nezobrazí. Zobrazí se ovšem při umístění kurzoru nad dveře nebo při vybrání dveří v projektu. Ve 3D zobrazení dveří je vysunutí omezeno čarami vůle přístupnosti. Tato strategie umožňuje použít nástroj Kontrola kolizí a ověřit, zda všechny dveře splňují požadavky na přístupnost.
Chcete-li přidat technické vybavení k rodině, bude k rodině dveří přidána rodina definující geometrii dveřní kliky. Vnořená rodina používá štítek parametru rodiny, který umožňuje změnu na tři různé styly kliky. Každá rodina uzlů klik obsahuje parametry připojené ke tloušťce dveří, takže při změně tloušťky dveří se změní pozice uzlů. Viditelnost uzlů byla nastavena tak, aby se dveřní kliky nezobrazovaly v půdorysném pohledu projektu nebo pokud je nastavena hrubá úroveň detailu pohledu.

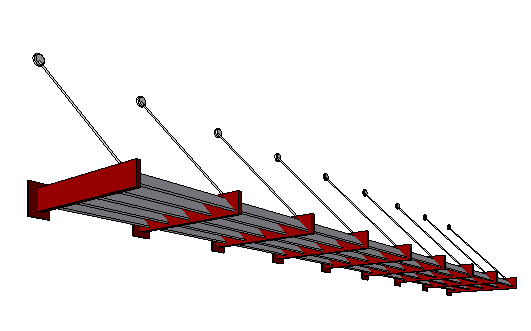

Rozšířená rodina dvou výběrů s vnořenými prvky a vzorci
Rozšířená vzorová rodina (k dispozici v okně Historie souborů) je rodinou dvou výběrů. Obsahuje vnořené prvky a k řízení geometrie rodiny používá vzorce. Další informace o rodině a způsobu fungování jsou k dispozici v části Příklady vzorců.
