Vytvoření pohledu řezu

Přidejte čáru řezu a oblast ořezání a definujte nový pohled řezu.

1. Otevřete půdorysný pohled, pohled řezu, bokorysný pohled nebo detailní pohled.
2. Klikněte na kartu Pohledpanel Vytvořit (Řez).
3. (Volitelné) V části Výběr typu vyberte typ pohledu v seznamu nebo kliknutím na tlačítko Upravit typ upravte existující typ pohledu nebo vytvořte nový typ pohledu.
4. Umístěte kurzor na počáteční bod řezu a přetáhněte myší přes model nebo rodinu.
   Poznámka: Linii řezu můžete přichytit vodorovně nebo kolmo k neortogonální srovnávací rovině nebo stěně. Přichycení ke stěně je k dispozici v půdorysných pohledech.
5. Po dosažení koncového bodu řezu klikněte tlačítkem myši.

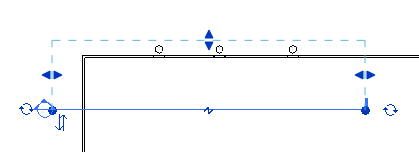

   Linie řezu a oblast oříznutí se zobrazí jako vybrané.


6. V případě potřeby můžete změnit velikost oblasti oříznutí tak, že přetáhnete modré ovládací prvky. Hloubka pohledu řezu se odpovídajícím způsobem změní.
7. Nástroj Řez ukončíte kliknutím na tlačítko Upravit nebo stisknutím klávesy Esc.
8. Chcete-li otevřít pohled řezu, dvakrát klikněte na záhlaví řezu, nebo vyberte pohled řezu ze skupiny Řezy v Prohlížeči projektu.

   Pohled řezu se změní při změně návrhu nebo přesunutí linie řezu.
