Přerušení čáry řezu

Zobrazte řez bez čáry řezu, která se zobrazuje ve výkresu.

Přerušení linií řezu je užitečné, chcete-li vytvořit pohled řezu, ale nechcete, aby se ve výkresu zobrazovaly linie řezu. Přerušení linie řezu nemá žádný vliv na položky, které se zobrazují v pohledu řezu.

Tvorba řezu bez linií řezů:

1. Klikněte na tlačítko Přerušit () a upravte délku segmentů linií řezů.

Přerušení řezu se nachází uprostřed linie řezu. Na následujících obrázcích je znázorněn stejný řez – celý a přerušený.

2. Chcete-li opět spojit linii řezu, klikněte znovu na ovládací prvek pro přerušení.
   Poznámka: Přerušení v linii řezu se specifické pro pohled. Ovlivňuje zobrazení řezu pouze v pohledu, kde bylo přerušení provedeno.

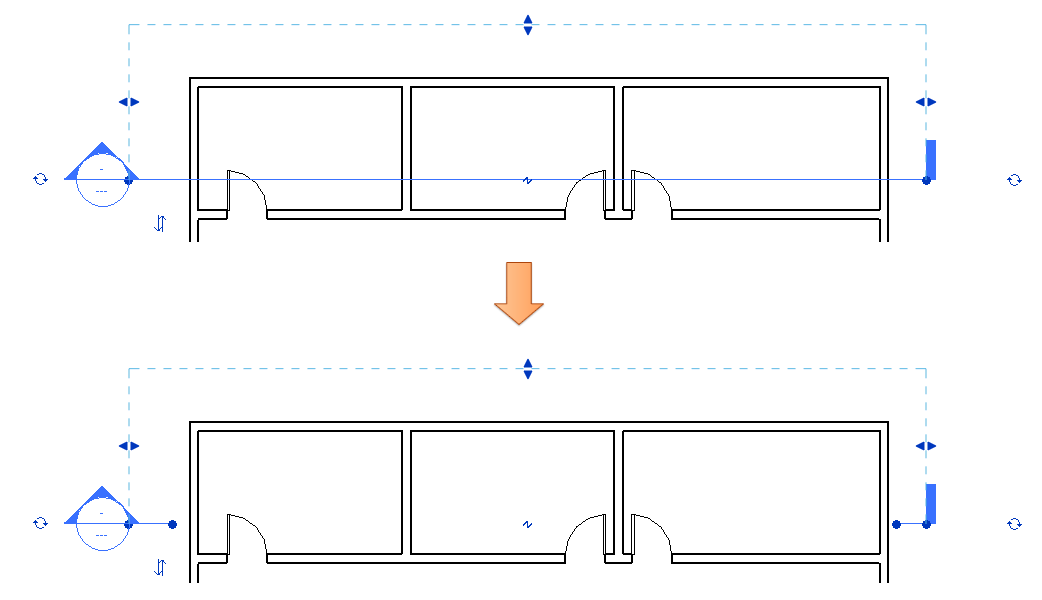

   Architektonický příklad

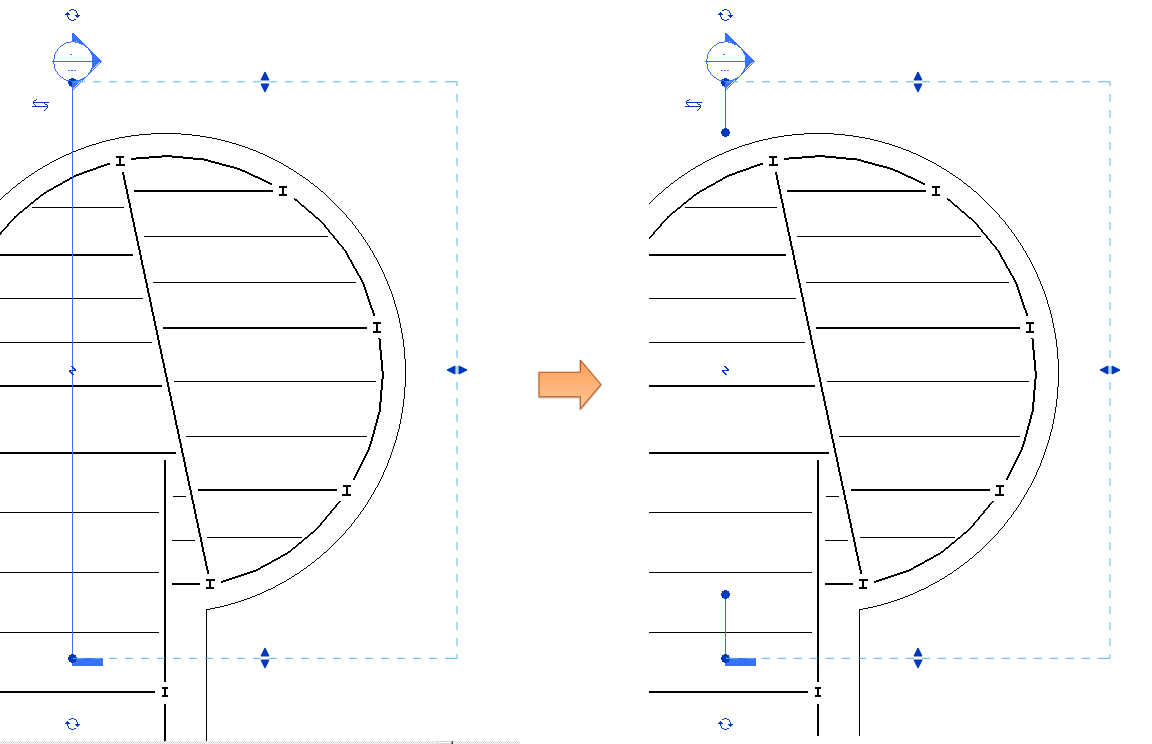

   Konstrukční příklad
