Informace o nastavení hloubky půdorysného pohledu

Provedením této úpravy pohledu lze zobrazit části modelu pod rovinou řezu.

Pokud chcete stěnu pouze zviditelnit v půdorysném pohledu tak, jak se zobrazuje v rozsahu pohledu podlaží 3, můžete ji odříznout z pohledu pomocí parametru Hloubka ořezání.

Tuto funkci je možné spustit pomocí parametru Hloubka ořezání u půdorysného pohledu. Zadní rovina oříznutí je definována parametrem Hloubka pohledu, který tvoří součást vlastností pohledu Rozsah pohledu.

Mezi půdorysy patří půdorysné pohledy podlaží, pohledy průmětu stropního plánu, podrobné půdorysné pohledy a půdorysné pohledy detailů.

Poznámka: U aplikace Revit Structure obsahují půdorysné pohledy konstrukční, detailní a popisné půdorysné pohledy.

Příklad

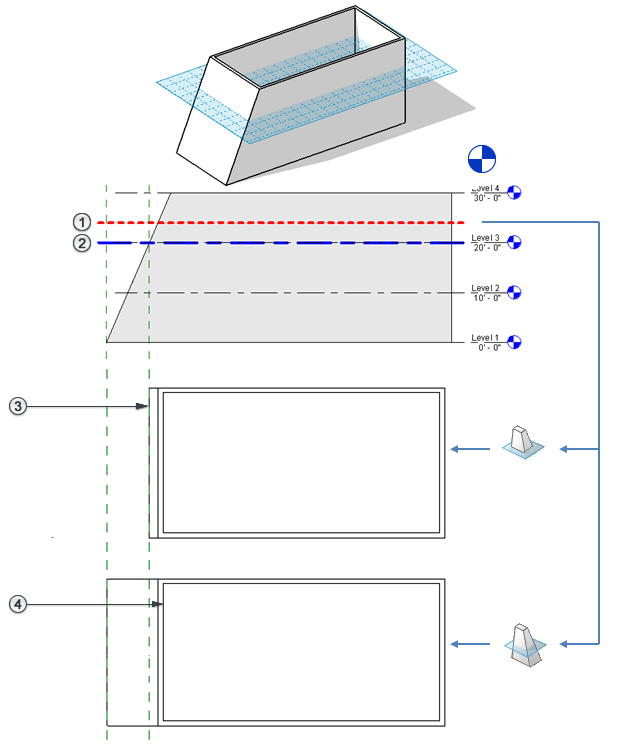

Na následujícím obrázku je znázorněna zadní rovina oříznutí zobrazující rovinu oříznutí, hloubku pohledu, půdorysný pohled s oříznutou stěnou pod podlažím 3 a půdorysný pohled s viditelnou stěnou pod podlažím 3.

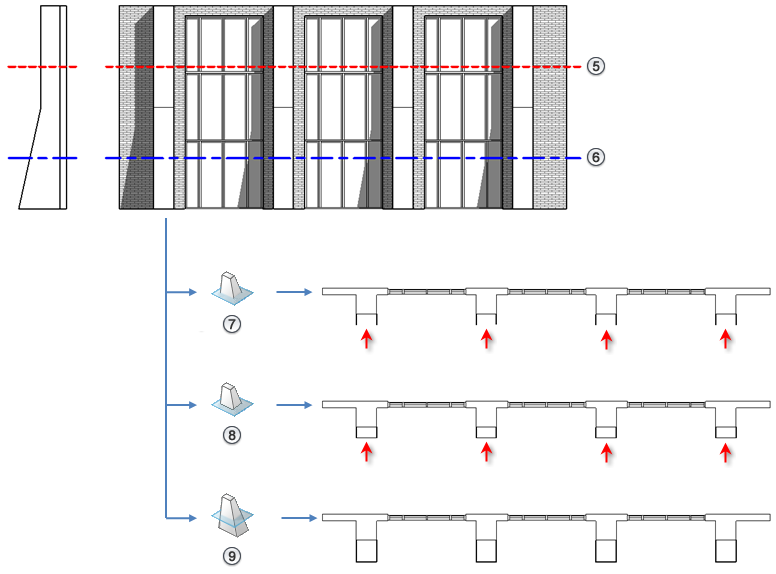

Na následujícím obrázku je zobrazena rovina oříznutí a hloubka pohledu tohoto modelu a výsledné reprezentace půdorysných pohledů pro možnosti parametru Hloubka ořezání Ořezání bez čáry, Ořezání s čárou a Žádné ořezání.

Zalomené výšky pohledu respektují nastavení parametru Hloubka ořezání svého nadřazeného pohledu, ale řídí se vlastním nastavením Rozsah pohledu.

Při oříznutí půdorysného pohledu pomocí zadní roviny oříznutí nejsou ovlivněny prvky se symbolickou reprezentací v určitých pohledech (například konstrukční nosníky) a rodiny, u nichž neexistuje možnost oříznutí vloženými. Tyto položky se zobrazí a nejsou oříznuty.

Tato vlastnost nemá žádný vliv na tisk.
